CAD如何標注角度尺寸
在中望CAD2018中，【角度】命令主要用于標注圖線間的角度尺寸或者是圓弧的圓心角等。而執行【角度】命令的快捷鍵則是dimangular，命令簡寫為dimang。
我們以標注矩形對角線與水平變的角度尺寸為例，來學習如何使用【角度】命令的標注方法和標注技巧。

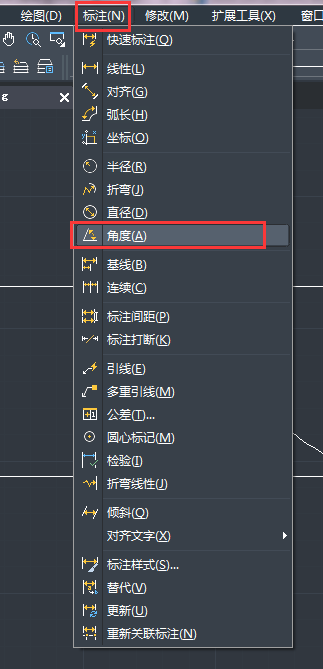

1. 執行【標注】|【角度】命令，或【角度】快捷鍵，配合端點捕捉功能標注角度尺寸。

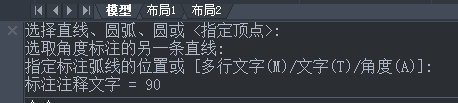

2. 命令行操作過程如下圖所示。
3. 完成標注。
在標注角度尺寸時，如果選擇的是圓弧，系統將自動以圓弧的圓心作為頂點、圓弧頂點作為延伸線的原點，標注圓弧的角度；如果選擇的對象為圓時，系統將以選擇的點作為第一條延伸線的原點，以圓心作為定點，第二條延伸線的原點可以位于圓上，也可以在圓外或者圓內。
