CAD繪制小管道實體教程
下面給大家介紹CAD怎么繪制小管道，這里是具體的教程方法。

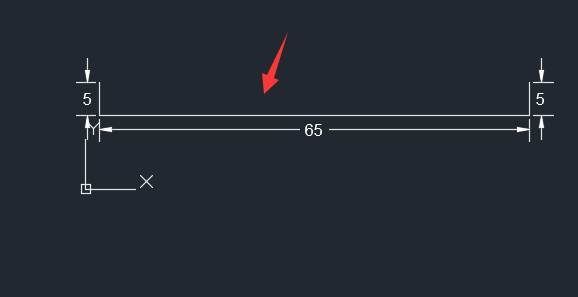

1、設置俯視圖模式，使用直線工具，繪制下面三條直線。如圖所示

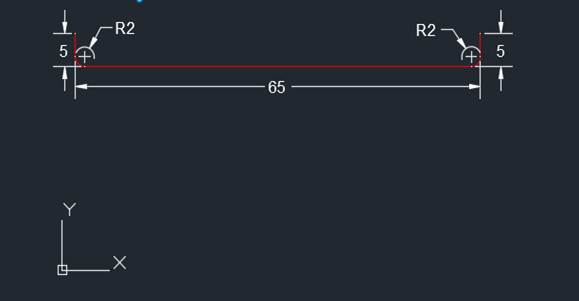

2、然后再使用F倒圓角工具，進行到R2的圓角出來。

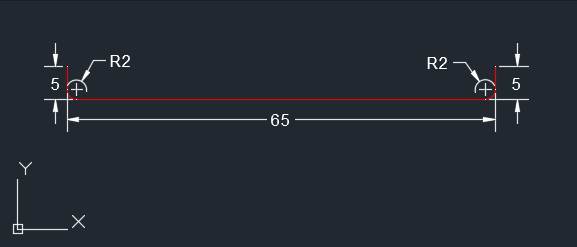

3、然后使用PE多段線命令，把繪出圖的線進行組合成一條多段線出來。

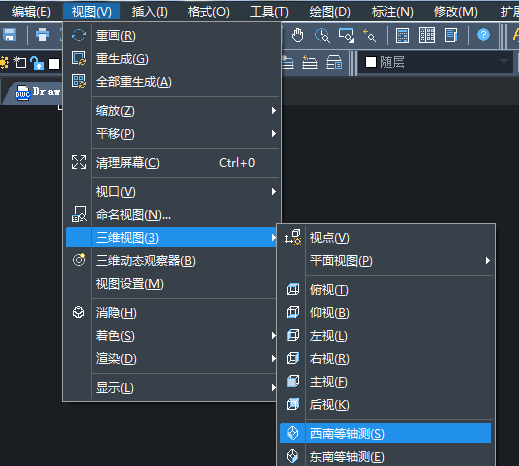

4、然后點擊左上邊的前視圖，再點西南等軸測。
5、然后在前視圖西南等軸的模式下，在紅線的前端繪制一個小圓出來。
6、然后在右下角，點擊空間模式，選三維基礎模式。
7、然后就可以選三維拉伸圖標工具。
8、選擇要拉伸的對象，選擇路徑的模式，選多段線為路徑線。

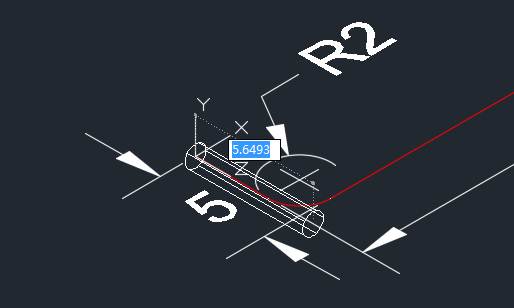

9、拉伸后，點擊真實，這樣就實體效果出來了。
這樣小管道就繪制成功了，大家趕緊去嘗試一下吧。
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD命令大全
