       正所謂寄蜉蝣于天地，渺滄海之一粟。人生苦短，何不帶著自己的古船暢享于夢境中……作為一名即將走出校門的三維CAD設計師妹子，每天過著快節奏的生活，我夢想著能夠駕駛一條小船，漂浮在江河里，與友人對酒當歌，好不快活！然而理想總與現實相違背，那就只好繪制出古船，寄希望于虛擬環境里吧，這就是我繪制該古船的原因了。因為需要快速的建模功能，因此我選用三維設計軟件中望3D進行CAD建模設計，下面是小女子的設計技巧分享：


用中望3D建模設計古船

       一、設計創意闡述：
      在此之前，我先說說這個三維模型古船的創意吧。首先，這個古船完全是仿制古代小型客船的造型，在前端放置桅桿與燈籠，如下圖所示：

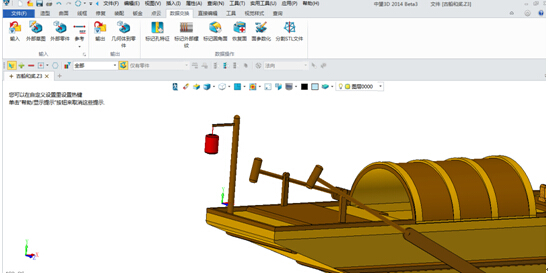

在前端放置桅桿與燈籠

       其次，它采用了半圓形的拱形屋頂結構，看起來很有運動感與復古性，且特意加裝支架提高安全性與穩定性，在船身內部有兩個木質樓梯，便于上下走動，如下圖所示：

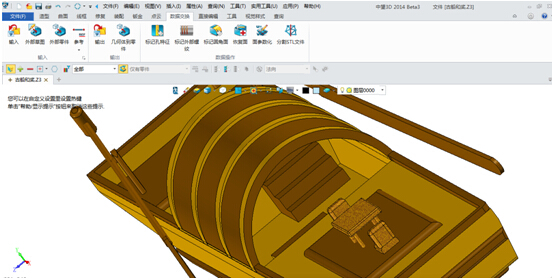

加裝支架提高安全性與穩定性

        最后在船體尾部設置座椅與桌子，與友人一起對酒當歌吧，也算一件樂事！

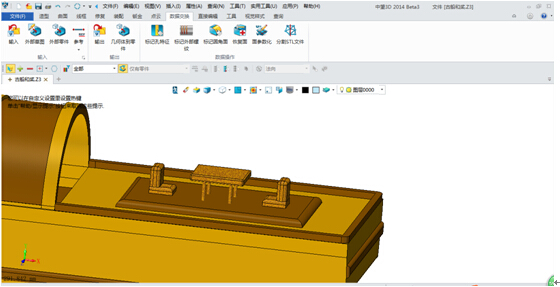

在船體尾部設置座椅與桌子

       二、中望3D建模設計技巧（選用代表性的船槳為例）
       介紹完我的古船創意后，下面講講如何進行古船的建模設計，但由于部件較多，大多基本都要用到建模功能，我就選出有代表性的船槳為例，為大家講解一下在中望3D軟件中是如何進行快速的三維CAD建模：

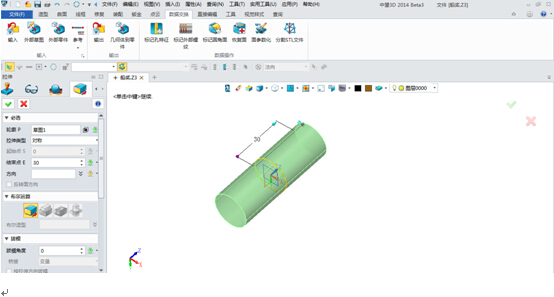

        第一步，手柄繪制。選擇XY平面插入草圖，繪制一個直徑為20mm的圓，點擊退出，選擇拉伸選項，拉伸類型選擇對稱，結束點為30，點擊確定完成手柄的繪制，如下圖所示：

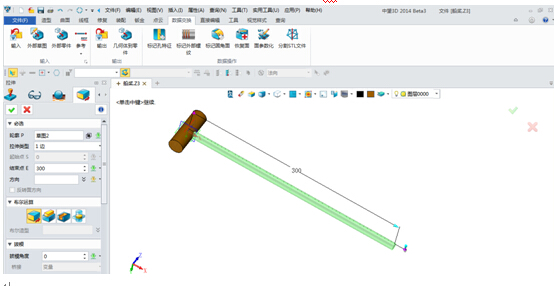

         第二步：槳的繪制。選擇YZ平面插入草圖，繪制一個直徑為10mm的圓，點擊退出選擇拉伸選項，拉伸類型為1邊，結束點為300，完成槳前端的繪制：

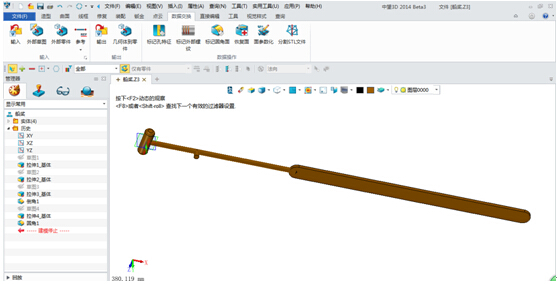

    按照上述步驟依次完成槳后端的繪制，然后進行倒圓角等操作隊船槳進行處理，最終完成船槳的繪制：

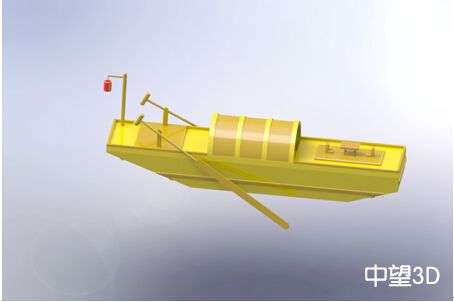

        其余部件我就不一一累述，如有興趣的，可和我進一步交流探討三維軟件方面的學習，如有需要我也會陸續向大家分享其余作品的設計過程。最后上圖渲染后的古船模型作品：

渲染后的古船模型

       就這樣，用中望3D快速完成船槳的建模，整個過程能如此迅速完成，歸功于中望3D強大的建模功能。它并不是類似于國外三維軟件如UG，CATIA繁瑣復雜，它操作簡單，界面整潔，不會讓人感覺凌亂，而且每個命令都看起來清晰易懂，非常適合初學者。最令我點贊的是，它還提供“邊學邊用”選項這個特色性服務，我們完全可以在教程里進行模型的修改，讓每個初學者都有直觀的感受，不再是看著教程提示繪制模型，而是類似于老師手把手輔導你進行三維建模，這個是我特別推崇的。

       在這里我想對大家分享一下我的個人看法吧：其實對于三維制圖軟件而言，每個軟件都有自己的特色，就看哪一種三維軟件適合你，而中望3D我認為突出的功能就是快速建模，讓我工作起到事半功倍的作用。也正是這種優勢，讓我這些小女子能快速加入三維CAD的設計之門。相信經過大家共同交流學習，再加上中望3D官網的視頻教程，每個人都將完成自己的蛻變，成為真正的設計大家！順便說下，近日舉辦的第三屆中望3D全球創新設計大賽http://tu.vx.com/contest/show/13.html，有高達十萬元的大獎哦，是鍛煉自己身手的機會，你們也來吧！
