在實際工作中，編程員在接到零件加工的任務時，經常只收到二維CAD圖紙沒有3D圖。在這種情況下，編程員一般需要通過2軸加工來設置拔模角度，以達到加工零件的效果。下面我們以圖1繪圖區(qū)中的零件為例，來學習如何在三維CAD/CAM軟件——中望3D的2軸加工中設置拔模角度。

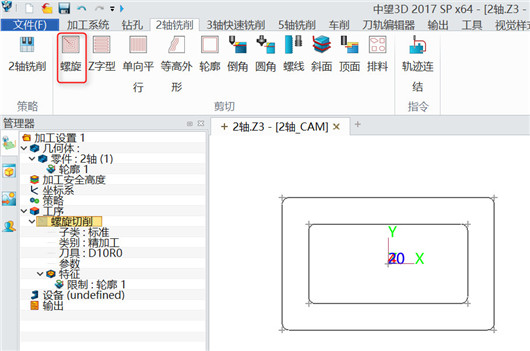

一、使用“螺旋”切削加工功能。我們先打開中望3D軟件進入“加工方案”，再點擊“螺旋”切削功能。

圖1

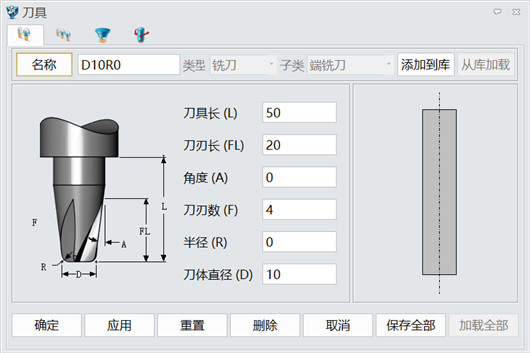

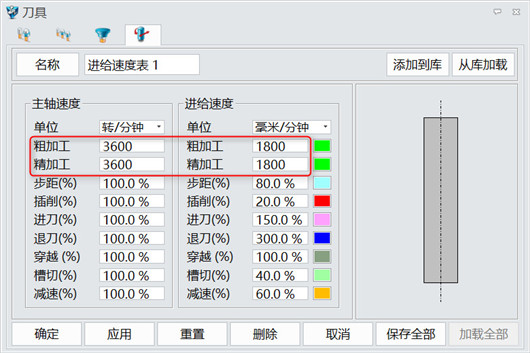

1.刀具設置：設置刀具的直徑、半徑、長度、主軸轉速與進給速度，如圖2。

圖2

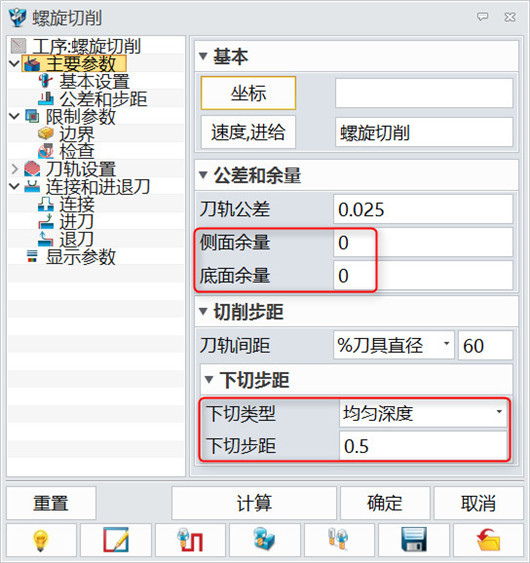

2.參數設置： 如圖3，在“主要參數”中，設置加工余量和下切步距；

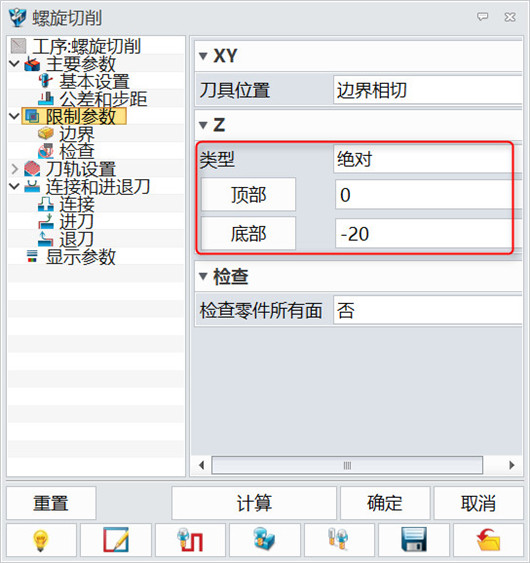

在“限制參數”中，設置Z軸深度；

圖3

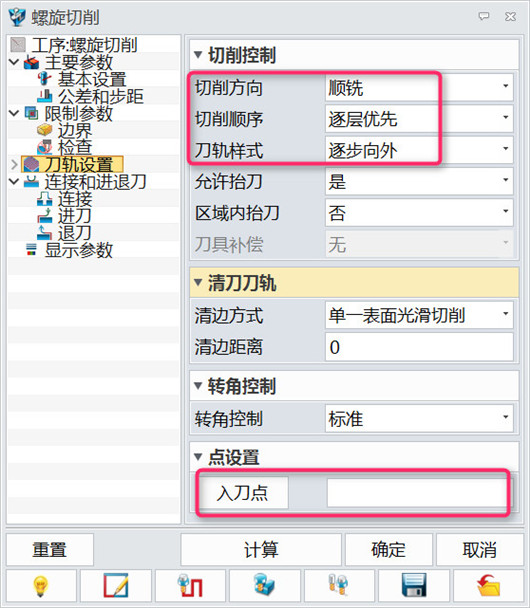

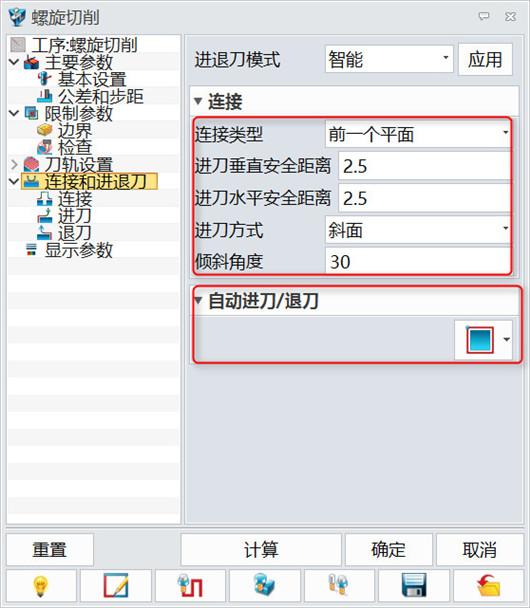

如圖4，在“刀軌設置”中，設置切削方向、順序與入刀點；

在“連接與進退刀”中，設置連接類型與進刀方式。

圖4

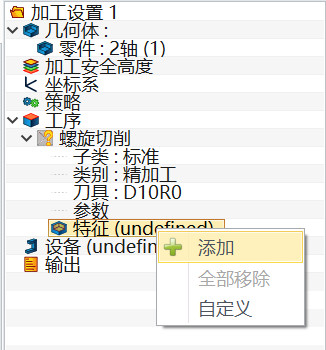

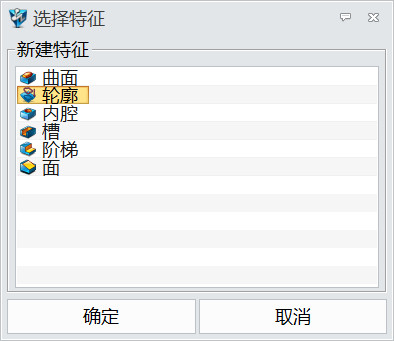

3. 如圖5，在“特征”處點擊右鍵添加特征，新建輪廓特征，選擇輪廓然后確定。

圖5

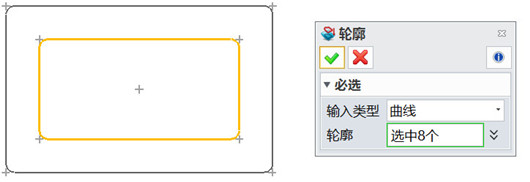

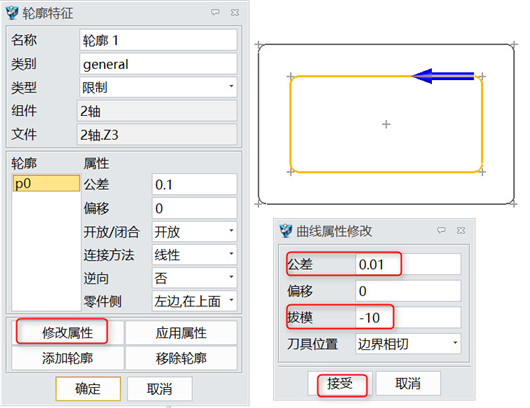

如圖6，點擊“修改屬性”修改輪廓屬性，選擇輪廓后點擊“確定”。輸入公差與拔模角度，點擊“接受”。

圖6

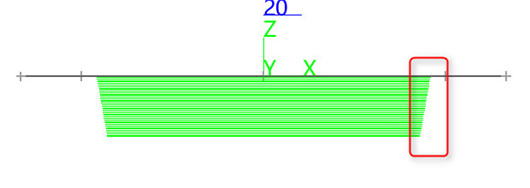

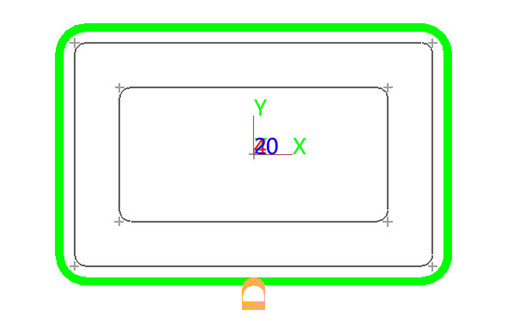

4.通過以上設置，成如圖7刀路。

圖7

二、使用“輪廓”切削加工功能。

進入“加工方案”，點擊“輪廓”切削功能。

1.刀具設置：設置刀具的直徑、半徑、長度、主軸轉速與進給速度。

2.參數設置：

在“主要參數”中，設置加工余量和下切步距；

在“限制參數”中，設置Z軸深度；

在“刀軌設置”中，設置切削方向：輪廓邊為右、允許抬刀否與入刀點；

在“連接與進退刀”中，設置連接類型與進刀方式。

3.點擊右鍵添加特征，新建輪廓特征，選擇輪廓然后確定。點擊修改輪廓屬性，選擇輪廓后點擊“確定”。輸入公差與拔模角度，點擊“接受”。

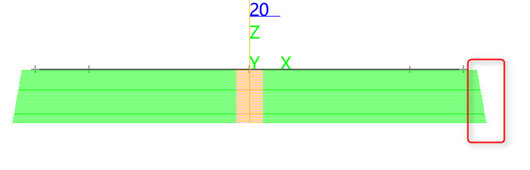

通過以上設置，成如圖8刀路。

圖8
