模具設計有硬砍模和使用模具工具兩種設計方法，但無論那種方法，處理交叉面都是無法回避的問題，以下圖的塑膠件為例介紹一下中望3D處理交叉面的兩種方法。
圖1

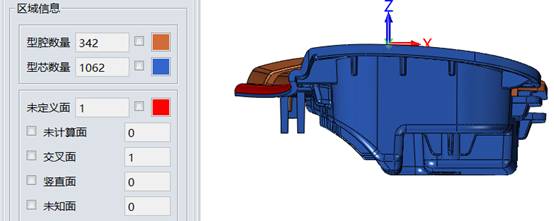

首先簡單說明一下模具的交叉面：如圖（2），從側面觀察紅色面最大輪廓線不在面的下邊緣，如果分模線沿面的下邊緣分型，上模就會出現倒扣影響模具的生產。因此需要快速的處理模具的交叉面，再重新調整分模線。
圖（2）

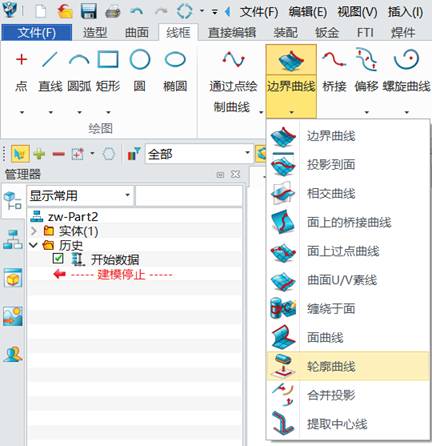

我們先介紹一下常規方法：提取“最大輪廓曲線”再用曲線修剪面。點擊“線框”里的“輪廓曲線”命令圖（3）所示。
圖（3）

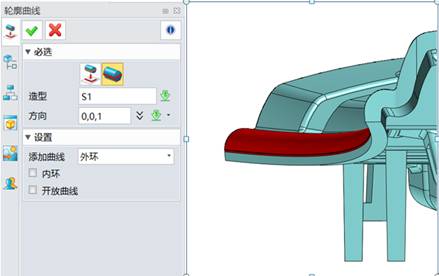

造型選擇“塑膠件”，方向選擇“Z+軸”也就是出模方向，添加曲線選擇“外環”確定，軟件會自動計算出塑膠件的最大輪廓線，如圖（4）所示黑色曲線。
圖 （4）

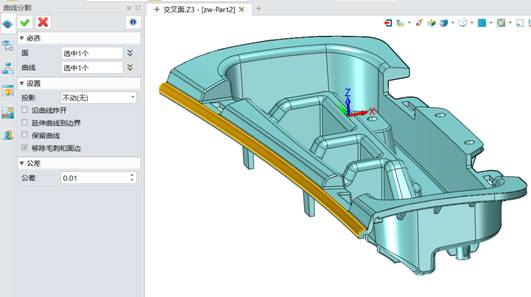

接著點擊“曲面”里的“曲線分割”命令如圖（5），選擇“紅色面”為被分割面，選擇剛提取的“最大輪廓線”為分割曲線如圖（6），確定就分割完成。
圖（5）
圖（6）

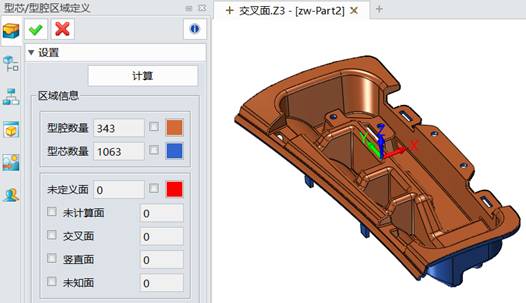

最后我們使用“模具”模塊的“區域”命令，檢查一下交叉面的情況，如圖（7）所示交叉面已處理完成。
圖（7）

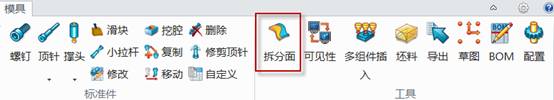

常規方法也是目前其它軟件處理模具的交叉面方法，操作步驟多，較為繁瑣。中望3D包含專業的模具模塊，擁有全流程的模具設計功能。 接下來我們主要介紹應用中望3D處理交叉面的快捷方法：使用“模具”模塊的“拆分面”命令如圖（8），一步就可以完成交叉面的處理。
圖（8）

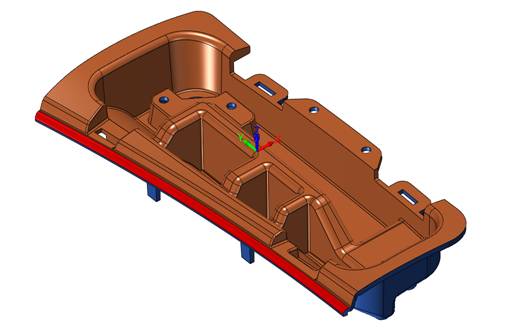

選擇紅色面為“被分割面”，分割方法選擇“側影線”，方向選擇“0，0，1”也就是出模方向，確定完成分割如圖（9）.
圖（9）
我們再使用相同的方法，檢查交叉面，如圖（10）所示交叉面已處理完成。
圖（10）
通過以上的對比，中望3D模具模塊的“拆分面”，可以更快更方便的完成交叉面的處理。此外，中望3D還擁有全流程的模具設計功能和模架標注件庫，可以滿足模具設計師的不同需求，大家快來下載體驗吧！http://www.zw3d.com.cn/
