眾所周知，鈑金是五金結構件的重要產品之一，而隨著現在產品結構造型、零件造型的多樣化和復雜化演變，對鈑金的設計也要求越來越高。如圖1所示，對于這種造型復制，被賦予一定功能性的鈑金件，則需要有專業的三維CAD設計軟件支持才能精準、便捷的完成其設計工作。

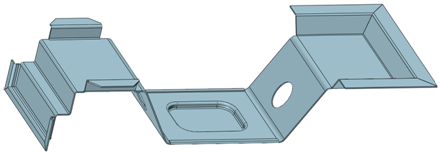

圖1 鈑金件

中望3D新推出2017版，對鈑金模塊的功能進行了全面的升級改進，是設計師完成各種鈑金設計操作的高效利器，下面我們通過完成圖1這個鈑金件的設計，一起來體驗下中望3D2017版的鈑金模塊功能吧！

第一步：創建鈑金件基體。

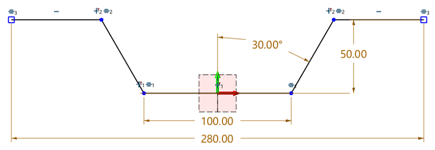

繪制下圖2所示的草圖，并參圖2添加尺寸和約束。


圖2 草圖

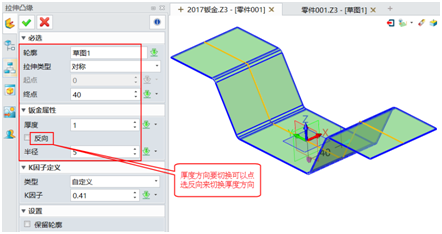

使用“拉伸凸緣”功能，創建鈑金件基體，相關設置可參考圖3。


圖3 拉伸凸緣

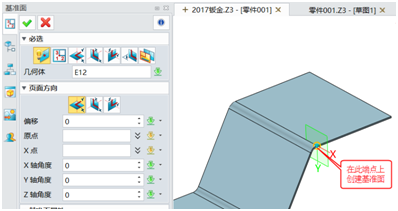

第二步：如圖4所示創建基準面，并在此基準面上插入草圖，通過使用“掃掠凸緣”一步掃出任意形狀截面凸緣。


圖4 創建基準面

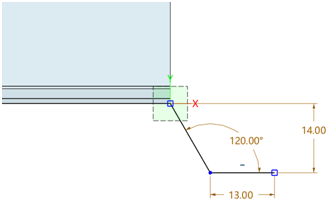

繪制截面草圖，形狀可以根據實際要求調整，本文則以下圖5的形狀為示例。


圖5 繪制截面草圖

進行“掃掠凸緣”操作時，注意勾選斜接角，直接創建斜接效果，如圖6所示。


圖6 掃掠凸緣

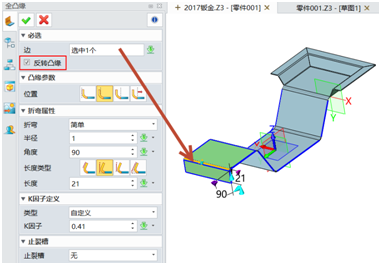

第三步：創建全凸緣，如果凸緣方向不對可以通過“反轉凸緣”功能切換方向，如圖7所示。


圖7 創建全凸緣

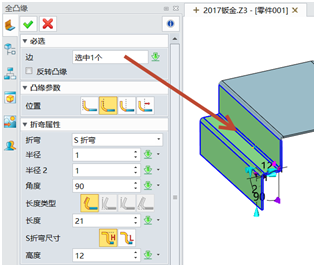

第四步：創建S折彎，如圖8所示。S折彎同樣支持切換折彎方向，同樣點選“反轉凸緣”就可以實現切換方向。


圖8 創建S折彎

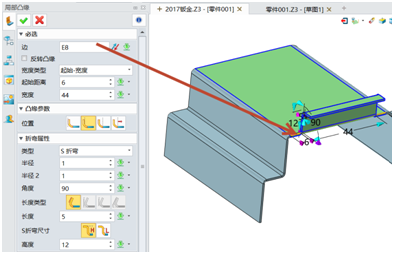

第五步：創建局部凸緣，分兩次完成兩邊局部凸緣創建，如圖9、圖10所示。


圖9 創建局部凸緣


圖10 兩邊局部凸緣創建效果

第六步：創建三邊全凸緣（圖12）。創建時，注意角部屬性可如下圖11所示進行選擇，這樣可以直接把兩邊之間斜切處理。


圖11 角部屬性


圖12 創建三邊全凸緣

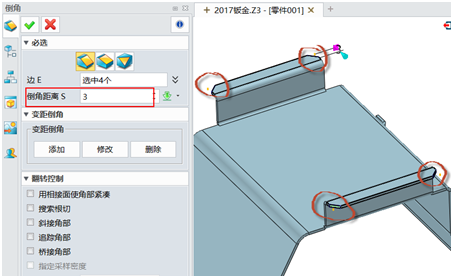

第七步：對兩局部凸緣進行倒角（圖13），并延伸凸緣長度，這個延伸凸緣功能還支持導入第三方格式后延伸長度操作。


圖13 倒角

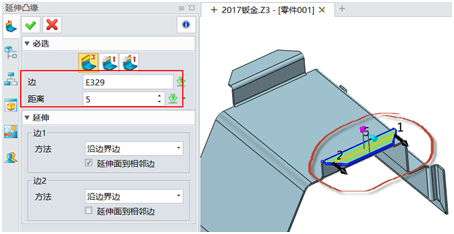

如圖14所示，這是延伸后的效果。


圖14 延伸凸緣

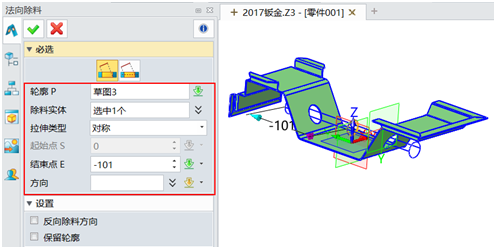

第八步：創建如圖15草圖，并創建“法向除料”（圖16）操作。


圖15 草圖


圖16 法向除料

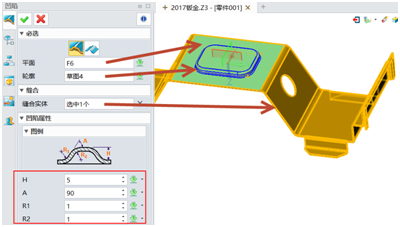

法向除料，此功能的好處是裁剪輪廓投影到鈑金表面，并使用得到的投影區域，垂直于鈑金表面裁剪鈑金實體，如同鈑金實體本身是展平后進行的裁剪。 第九步：創建凹陷草圖（圖17），并創建凹陷效果（圖18）。

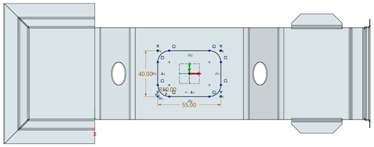

圖17 凹陷草圖


圖18 凹陷效果

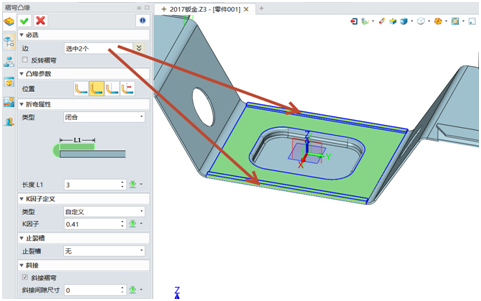

第十步：創建褶彎特征，選擇下圖19所示的兩邊。


圖19 創建褶彎

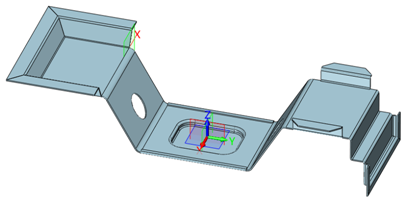

這樣，我們就完成了這個復雜鈑金件的設計了（圖20），非常高效便捷。


圖20 鈑金件設計效果

通過本文中的示例介紹，我們體驗到中望3D2017版在鈑金功能方面，有了更進一步的改進：既新增加了切換方向功能，方便快速切換鈑金創建方向，又新增褶 彎功能，可以快速創建翻邊的效果，各項新增和強化的功能，可高效地支持設計師完成各種復雜的鈑金設計，達到所要的效果，你也快來體驗吧！
