本文由上海羅星中學的信息科技教師許燁老師供稿（社區昵稱：火華）
導師個人創客空間：http://www.i3done.com/u/09082272
一個空心的金色小球，利用鏤空效果，成為一個頗有情調的擺飾品?？梢苑旁诳蛷d、書房、臥室等，為你的房間增添一道風景。其制作步驟如下：

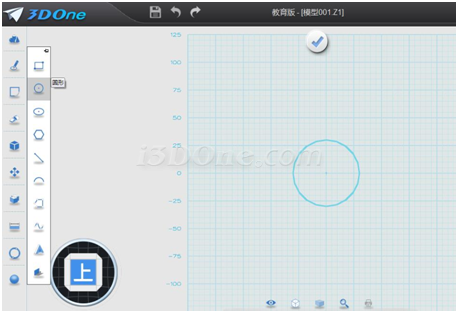

1.切換“上”視圖，在中心點（0,0）畫一個圓。

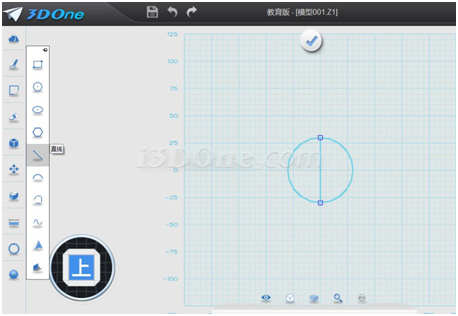

2.利用直線將圓一分為二。
3.利用修剪將一邊圓弧去除
4.利用偏移曲線增加一條圓弧，建議距離為負值（-2），向內偏移.

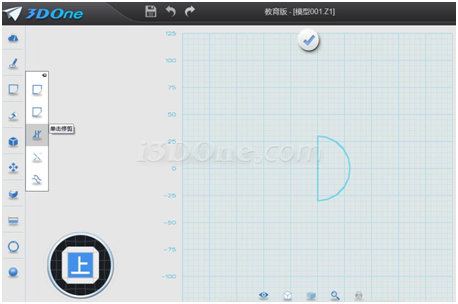

5.單擊修剪多余的直線段。

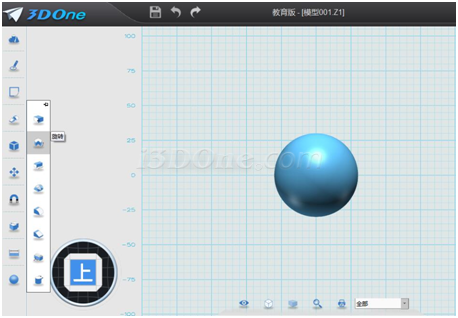

6.利用旋轉完成空心球體。

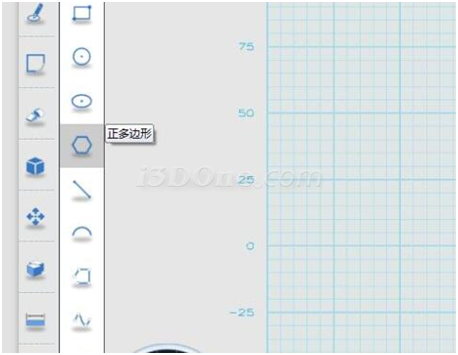

7.利用正多邊形畫四邊形，注意先點擊網格后再畫。
8.在中心點（0,0）位置畫四邊形，呈菱形狀。
9.切換到線框模式。

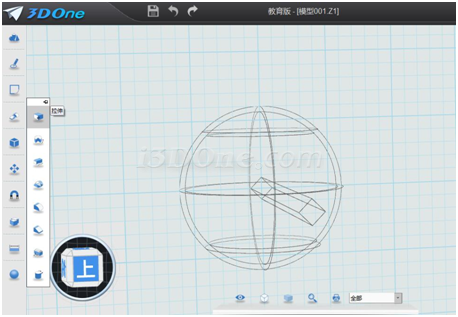

10.利用拉伸將四邊形成為長方體，伸出球體之外。

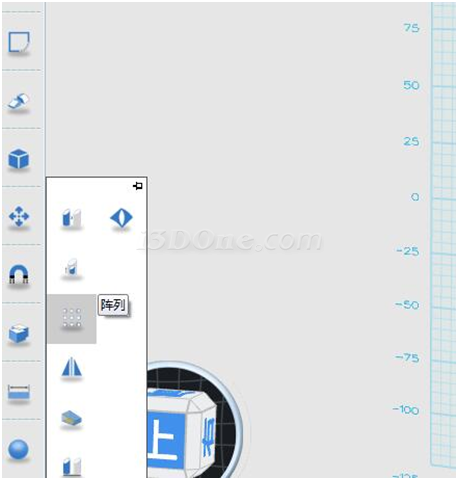

11.切換回著色模式，利用圓形陣列開始復制長方體，注意每次陣列的基體必須是上面完成的第一個長方體。
12.第一次圓形陣列方向為1,0,0，數目比如12。

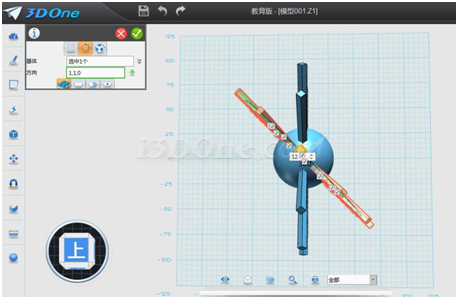

13. 第二次圓形陣列方向為1,1,0，數目同樣。

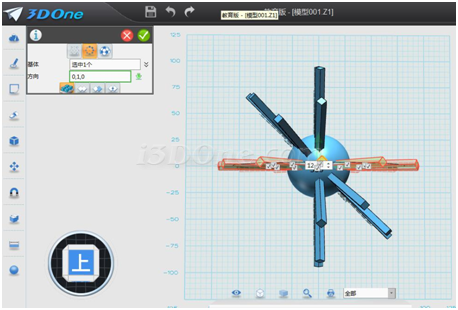

14．第三次圓形陣列方向為0,1,0，數目同樣。

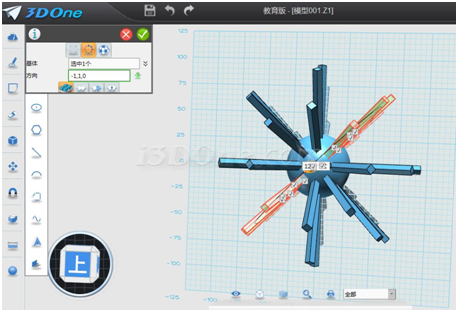

15. 第四次圓形陣列方向為-1,1,0，數目同樣。

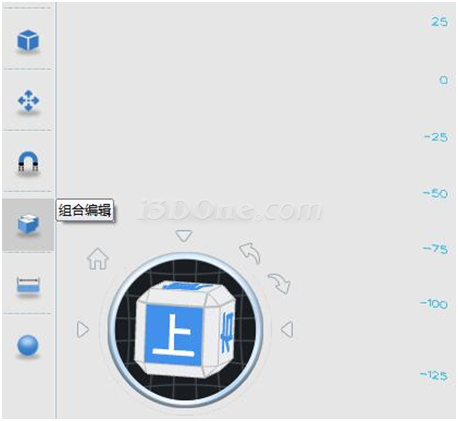

16.利用組合編輯。

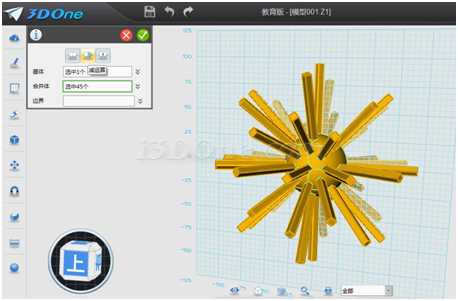

17.點減運算，基體選圓球，合并體框選所有長方體。

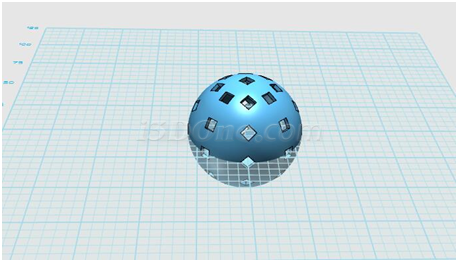

18.完成鏤空小球最后自己渲染上色。
金色的鏤空小球完成啦，大家動起來吧！
