工程圖是貫穿產品研發、設計和制造全流程中的一種基礎表現形式，各流程中CAD設計師和技術人員均通過工程圖來交流對產品設計的相關意見和建議。

而當前企業普遍存在這樣一種現象：產品設計完成后，圖紙會交到生產部門進行產品加工生產。在這過程中，生產部門的工程師們一邊需要花費一定時間去消化圖紙中的各種數據，包括尺寸、公差、精度要求等信息，同時還要在腦海里勾畫所需加工的零件外形，或者是用三維CAD軟件打開三維模型圖與二維圖紙進行對照。無論是哪種方式，都會花費工程師寶貴的時間，從而降低了工作效率。

最新推出的三維CAD設計軟件——中望3D 2016版新增加的PMI標注功能，就能高效地處理這個問題：

【PMI標注信息全面】

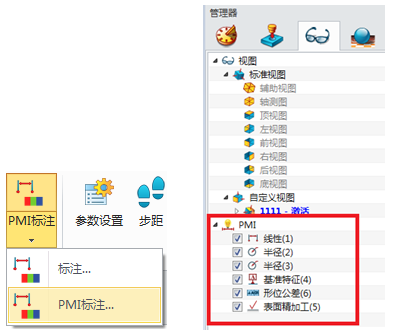

中望3D 2016版中，設計師可以根據工作需要，啟用PMI標注功能并且進行相關設置，圖1為設置界面。



圖1 PMI標注設置界面

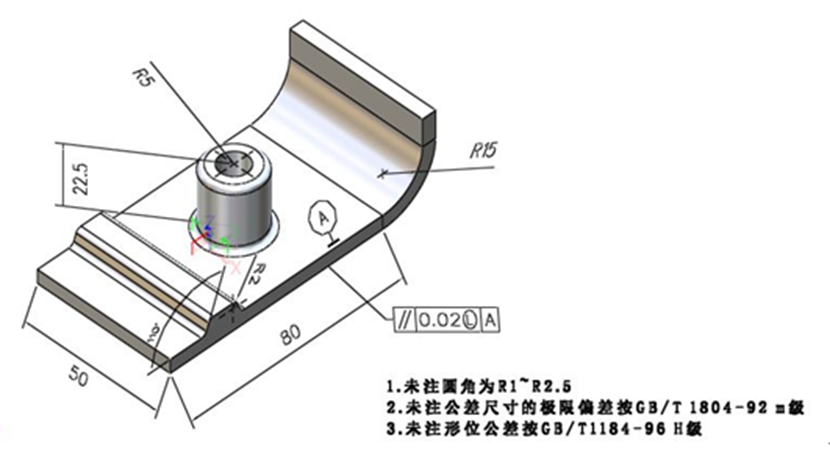

借助PMI標注功能，設計師能更全面、清晰地掌握產品的相關信息，圖2即是產品生成信息后的PMI標注效果圖。

圖2PMI標注效果圖

【直接出圖高效準確】

除此之外，如圖3所示，PMI標注功能還支持設計師們直接、快速出圖，并且無需進行二次標注，直接有效地避免二次標注帶來重復工作量及失誤風險。

圖3 直接出工程圖

中望3D2016版PMI標注功能，既能支持CAD設計師們將生產信息要求直接在三維模型上進行標注、體現，解決產品生產過程中的信息標注需要，提高生產中三維圖形與生產信息的準確性，同時還可以直接將這些信息生成工程圖，設計師無需進行二次標注，切實提高了工作效率。

馬上下載中望3D 2016版，享受高效靈活的三維CAD設計體驗：http://www.zw3d.com.cn/product-58-1.html

更多詳情，歡迎訪問中望3D官方網站：www.zw3d.com.cn
