在使用CAD軟件過程中，根據工作情況可能需要提取圖紙中圖形的數據，那有什么方法進行數據提取呢，今天我們來看一下，具體步驟如下：
方法一：利用查詢命令提取圖形數據
假如需要提取圖中某條多段線的頂點坐標或者圖中多個點對象的坐標，可以直接用列表查詢LIST命令將圖形的數據列出來，然后從文本窗口中將需要的數據復制出來，這種方法很簡單，但如果要提取n數據比較多的時候，處理起來相對比較麻煩。
查詢的操作很簡單，下面通過一個簡單的樣例說明一下：

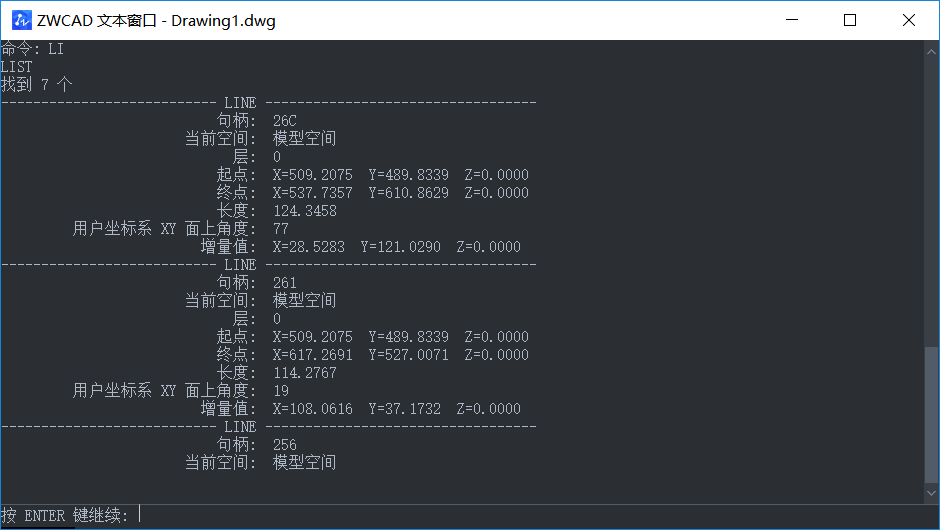

繪制一條有多個頂點的多段線，選擇多段線，在命令行輸入命令LI，回車，就會彈出一個文本窗口，此多段線的相關數據就全部都列舉出了，如圖所示。
從此文本窗口中就可以將需要的數據復制粘貼到WORD或EXCEL，不過后續還需要進行一些處理，比如刪除多余的文字。
如果要提取更復雜圖形的數據就沒那么方便了，假設我們要提取一個屬性圖塊（如果圖框的i題欄中）的數據，輸入LI后，你可能需要回車多次才能將圖塊的數據都顯示出來，而且屬性的標記和值之間都會隔好多行，要摘出來可不容易。
遇到這種情況，必須采用專用的功能：屬性提取。
方法二：CAD的屬性提取功能
CAD提供了一個增強版的屬性提取功能，功能名稱是EATTEXT，近期的版本，名稱改成了數據提取dataextraction，不過之前的EATTEXT命令仍能用。 步驟如下：
準備一張圖紙，圖紙中有多段線或屬性塊都可以。數據提取功能可以用下面幾種方式調用，菜單：工具>數據；功能區面板的插入選項卡中單擊數據提取按鈕，命令行直接輸入EATTEXT。
以上是關于關于如何在CAD圖紙中提取圖形的數據方法，不斷更新的CAD軟件越來越方便人們使用，相信正在學習CAD的小伙伴也會有得心應手的時候。
