CAD中如何替換文字
在所見的圖紙上基本上都會有著文字標注，主要是簡單注釋一些圖紙上的內容。CAD中最常見的可能是修改材料，比如圖紙上標示了某石材，經過圖紙會審，要求改為另一石材，即需要部分替換文字或批量替換文字，只要文字不是增強屬性塊，都是可以進行替換的，在CAD軟件中有查找和替換功能。

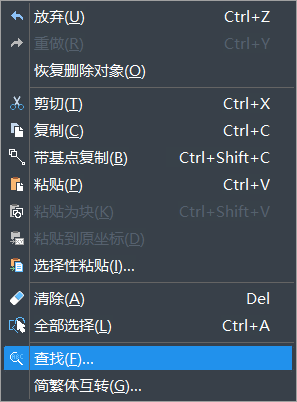

1.打開CAD軟件，點擊界面上文件—打開命令，快速找到需要的圖紙。圖紙在打開過后，在命令行用輸入命令“FNID”回車來操作，也可以“打開編輯”找到“查找”點擊打開。

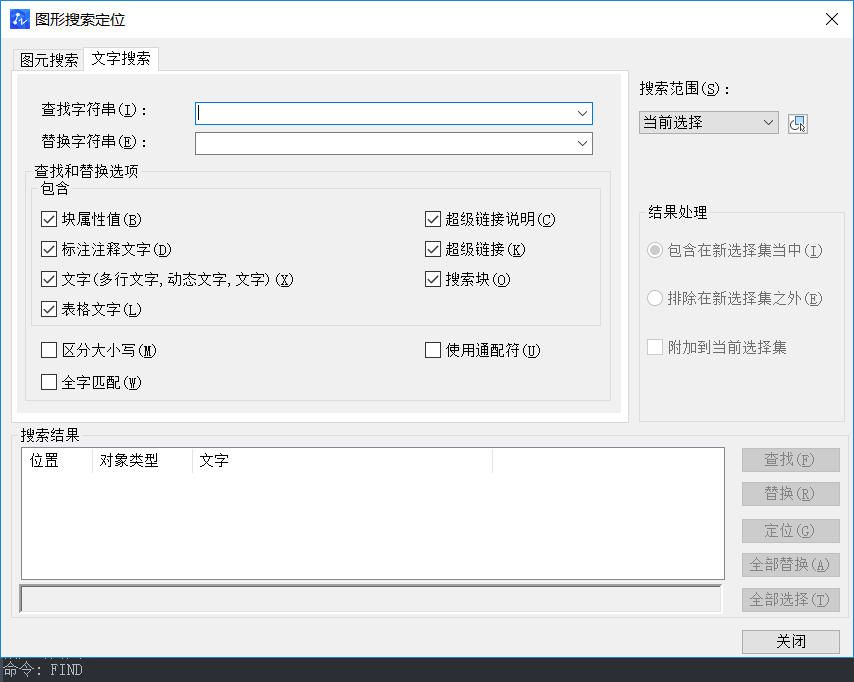

2..然后會彈出以下對話框，在“查找字符串”里輸入需要被替換的文字，“替換字符串”里輸入替換后的文字。點擊“全部替換”。

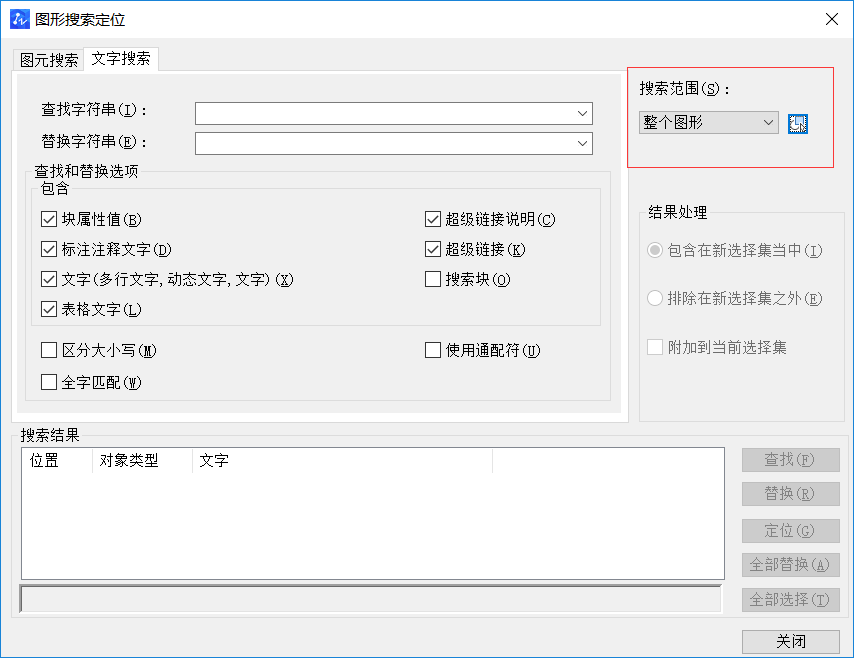

3. 如果要部分替換的話就在查找框選定對象就可以了 。
4. 在修改完成之后之后，需要找到界面上的文件—保存為命令，從而對圖紙進行保存。
以上是關于部分替換文字或批量替換文字的分享，非常簡單的操作，當我們需要對圖紙上的一些文字進行替換的時候，我們可以使用上述方法快速替換文字。
