CAD波浪線繪制技巧
本文給大家介紹CAD如何根據給定的數據繪制波浪線，希望能幫助到大家！
已知條件：給定的數據高度40寬度120。
1. 首先，我們打開CAD軟件。

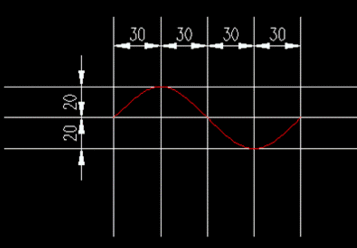

2. 我們繪制3條水平線和5條垂直線，接著用樣條曲線命令一次鏈接各個交點以呈現波浪形，如下圖：

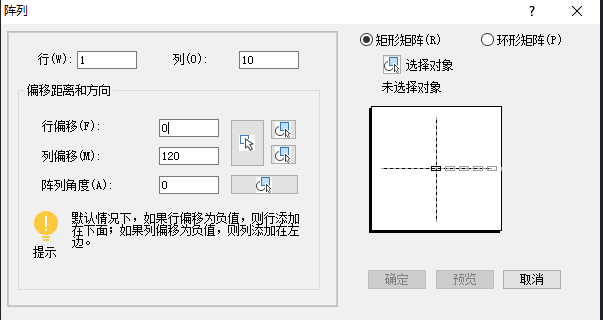

3. 然后，我們使用陣列命令AR，設置體的偏移數量，本例中為偏移10個，如下圖：
4. 最后，我們使用join命令——全選，把所有的曲線合并成為一條曲線，如下圖：
