CAD正三角形如何繪制
關于正三角在CAD中的繪制技巧小伙伴們了解多少？在這里，我們可以使用正多邊形命令來幫助我們繪制完成。
1.首先，我們打開中望CAD軟件。
2.我們在界面選擇“正多邊形”，我們也可以使用“pol”命令。
3.然后，我們選擇多邊形的變數，輸入“3”。

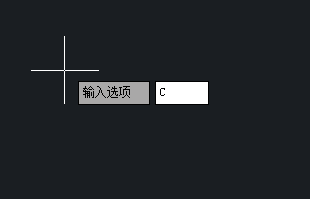

4.選擇是內切于圓還是外切于圓，兩個都可以選擇，我們選擇的是輸入“C”外切。

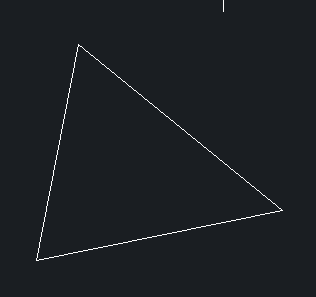

5.這里可以根據你所需要的正三角形的外切圓半徑來設置，這樣一個正三角形就出來啦！其他的正多邊形也可以參照這個繪制方法，只需修改你所需的多邊形的邊數即可。
