在使用CAD的過程中，常常會使用到捕捉和柵格功能，那大家知道調整柵格大小尺寸的方法嗎？
下面就跟著小編一起來學習一下調整柵格大小的方法吧
1、首先，大家打開中望CAD軟件

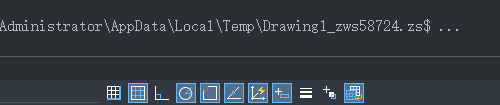

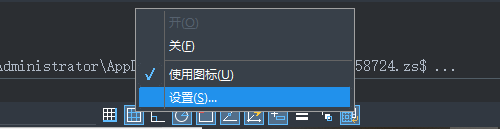

2、我們可以看到界面下方的柵格圖標，點擊鼠標的右鍵，再點擊“設置”按鈕

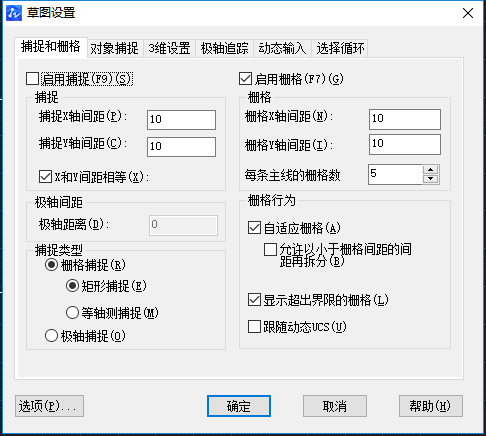

3、在CAD軟件彈出來的“草圖設置”對話框中，我們打開“捕捉和柵格”的選項卡
4、調整右方的柵格X、Y軸的間距，這里小編把X、Y軸的間距都修改擴大到為20
5、調整輸入“每條主線的柵格數”，這里設定為8
6、設置完成之后，點擊“確定”按鈕。回到界面，我們可以發現我們的柵格變大了
