在CAD繪圖的時候，有時候會遇到不能捕捉到點的情況，那究竟該如何精確地捕捉到點呢？

下面以一條與水平有一定角度的直線作為例子：

1、首先，大家打開中望CAD軟件，再打開繪圖的界面

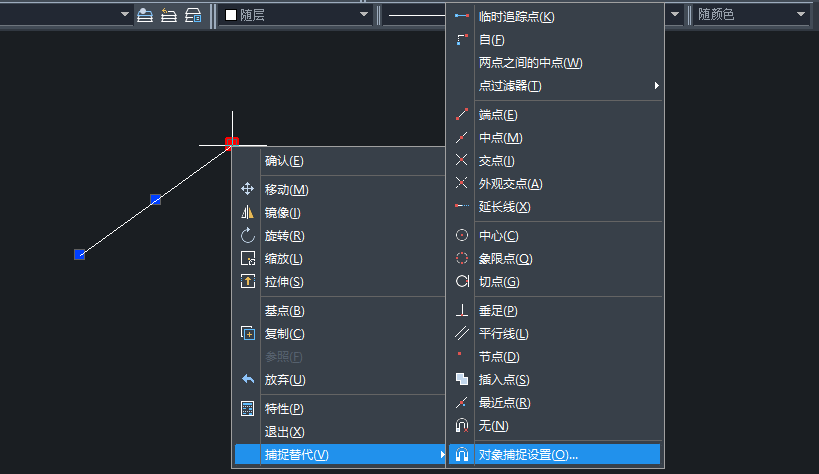

2、直接選取該直線，使其夾點出現(xiàn)，然后單擊鼠標右鍵，點擊捕捉替代-對象捕捉設置按鈕

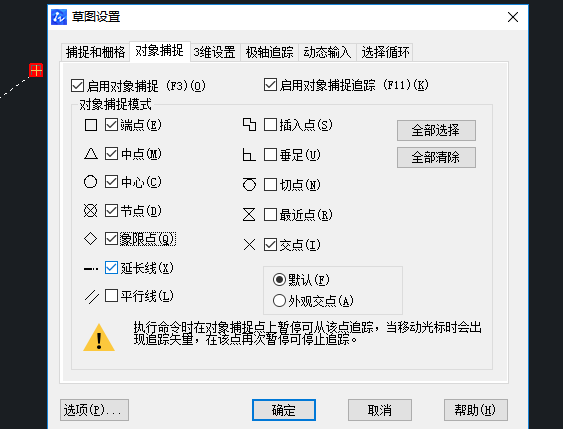

3、在彈出來的對話框中，我們打開CAD對象捕捉的選項卡，左邊框的點一般都能夠勾選，右邊框的點不必全都勾選。沒有特殊需要，不建議勾選最近點按鈕

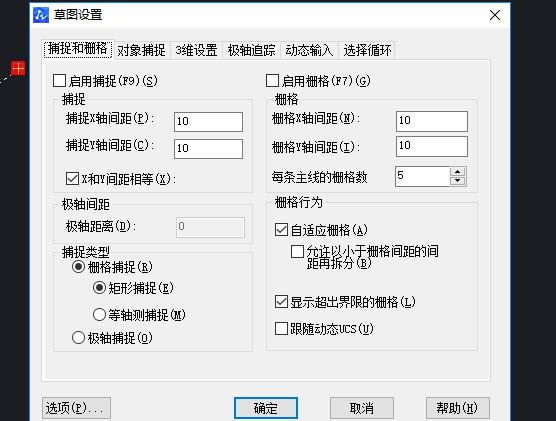

4、如果捕捉不到點，也有可能是開啟了柵格捕捉的模式，可以打開捕捉和柵格選項卡，去掉“啟用捕捉”的勾選


5、捕捉方式設置完成之后，點擊確定按鈕

6、可以按照自己的需要，使用捕捉方式來繼續(xù)作圖
