CAD怎么畫一定角度的線段？在CAD制圖中,我們常常要繪制線段,那繪制一定角度的線段,該如何操作呢?今天小編帶大家來看看CAD中繪制一定角度線段的方法,很簡單,下面是詳細的教程學習。
1、打開CAD軟件后，點擊直線，或輸入命令'line'

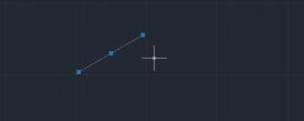

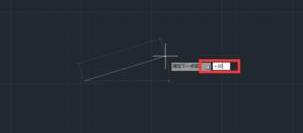

2、畫第一個點，再輸入'<30'，enter，30是與水平線的夾角，逆時針為正。
3、在輸入線段長度，enter就可以了。

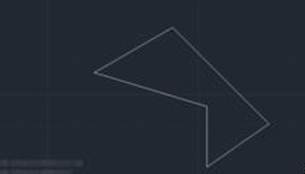

4、如果要取消這個角度，就在第二步后輸入'<'，enter。而且可以連續畫多條線段。
注意事項：
所畫的直線角度都是與水平線的夾角，不是與上一條直線的夾角。
以上就是CAD繪制一定角度直線的教程，希望大家喜歡。
