CAD怎么使用快捷鍵填充圖形
CAD怎么使用快捷鍵填充圖形？CAD繪圖常常要填充圖形，利用快捷鍵完成圖形填充會方便很多。這里小編給大家介紹CAD快捷鍵填充圖形的應用，下面是詳細的教程。

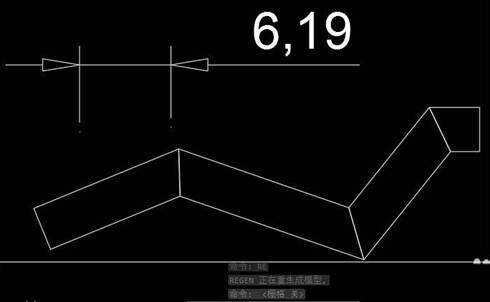

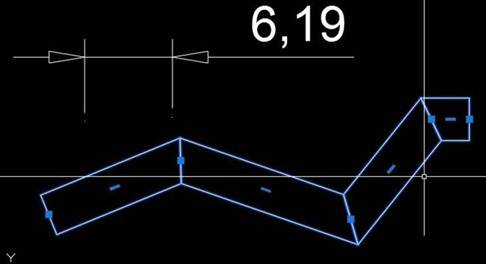

1、我們可以首先畫一個標注，或者畫一條帶寬度的多段線，你會發現標注的箭頭也會變成空心，多段線也會變空心。
2、如上顯示，因為CAD中提供了一個變量控制填充的顯示，當我們圖中密集的填充比較多，影響了操作性能的時候，我們是可以將填充的顯示關掉的。要想讓填充顯示出來，只需做簡單的設置即可。設置方法有兩種，一種是到選項對話框中設置參數，一種是直接輸入命令，調整變量的值。下面給大家介紹這兩種方法。
一、設置選項

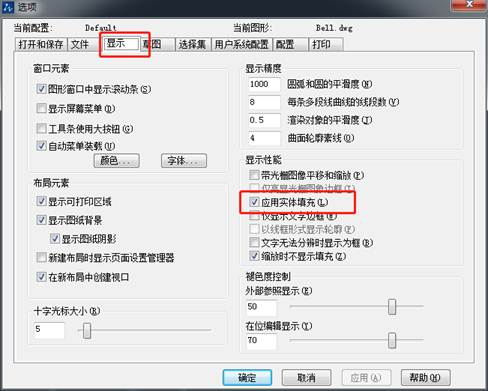

1、輸入OP，回車，打開選項對話框，單擊頂部的“顯示”選項卡，勾選“應用實體填充”選項，單擊“確定”，關閉選項對話框。當我們光標停留在“應用實體填充”選項上時，CAD高版本會提示此選項的作用和相關的系統變量，控制填充顯示的系統變量是FILLMODE。
二、輸入命令

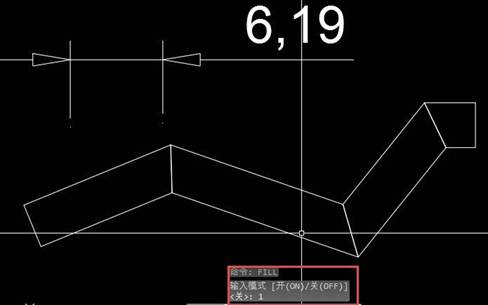

1、輸入FILL，回車，命令行會提示輸入模式為ON或OFF。CAD中再提示ON或OFF時，我們可以輸入ON或OFF，也可以輸入1或0。輸入1，回車，就可以完成選項的設置。

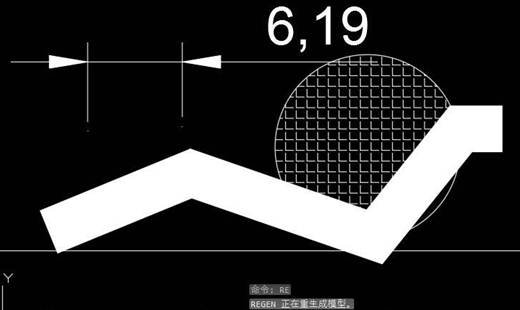

2、在我們設置完選項或變量后，我們會發現填充箭頭和多段線以及之前的填充并沒有顯示出來，但我們現在如果再填充，應該正常了。之前繪制的填充之所以沒有顯示出來，只是沒有重新生成顯示數據。輸入RE，回車，標注箭頭、寬多段線和填充就都顯示正常了。
以上就是CAD快捷鍵填充圖形的應用，希望大家喜歡。
