繪制CAD排水系統圖紙隔膜閥的方法

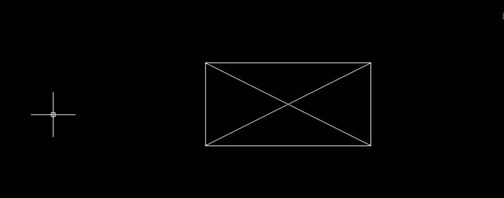

1、先用矩形工具繪制一個長100，寬50的矩形。在矩形內畫出對角線；

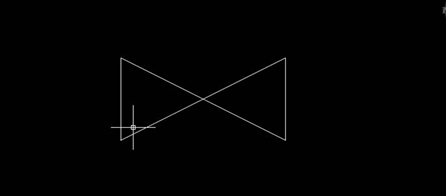

2、用快捷鍵【x】拆分矩形；刪除矩形兩條長邊；
3、在矩形對角線相交處畫一個半徑15的圓，將圓填充黑色，連接管線；

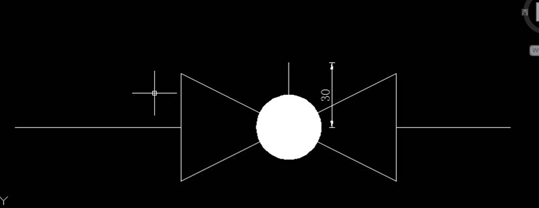

4、在圓的圓心畫一條長30的豎線；
5、在豎線頂端兩側各畫上長15的線。

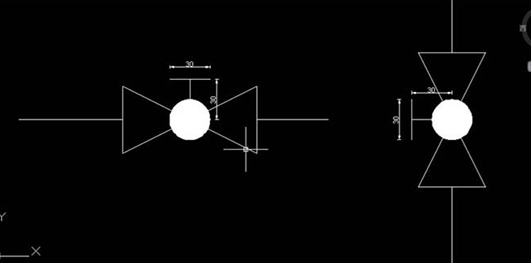

6、方向旋轉即可，大小可以等比例縮放。這就是給排水中的隔膜閥繪制。
以上就是CAD隔膜閥的繪制方法，希望大家喜歡，請繼續關注中望CAD官網。
