CAD怎么繪制地下酒窖平面圖
CAD想要設計地下酒窖平面圖，該怎么繪制酒窖平面圖的教程，很簡單，請看下文詳細介紹。
1、雙擊CAD的快捷圖標之后，進入到CAD的操作界面，在該界面內找到繪圖里的直線選項。

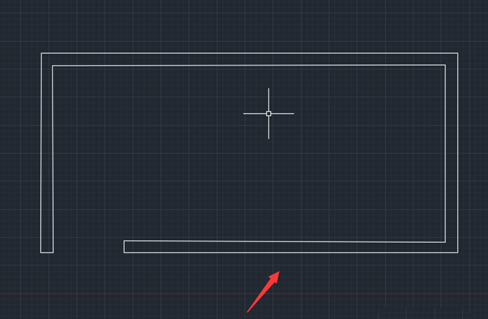

2、選擇直線選項我們在繪圖區里繪制出酒窖的外形輪廓線，如圖所示：

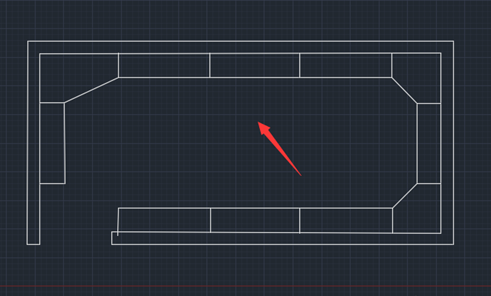

3、繪制好外形輪廓線之后在內部再畫出酒窖的內部結構線，如圖所示：
4、繪制好圖形之后再在繪圖里找到填充選項
5、點擊填充選項我們在設置里選擇一種填充圖案

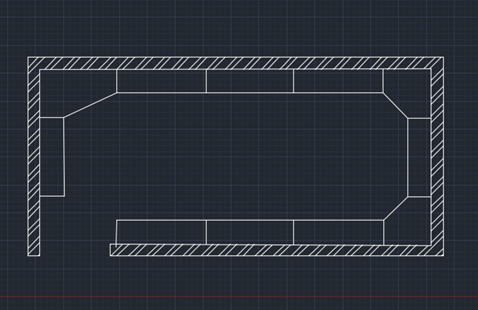

6、選擇填充圖案之后使用鼠標左鍵點擊酒窖的外形輪廓的內部，就填充上該圖案了，如圖所示：
7、再在常用菜單里找到標注選項，在標注里找到線性選項

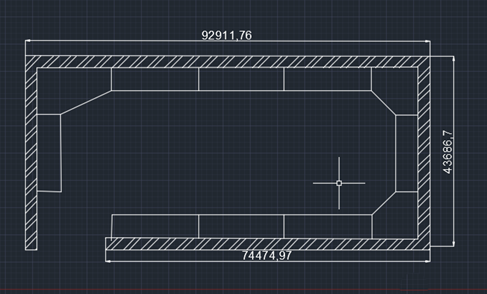

8、使用線性標注對我們的酒窖圖形進行標注，最后的圖形如圖所示：
