CAD全圖縮放后圖紙不見了或者變成了小點怎么辦
一、問題現象：
1、CAD雙擊鼠標中鍵（全圖縮放）后圖紙突然不見了。
保存圖紙后圖紙的大小沒有變，但無論如何縮放都看不到圖形。
2、圖形變成一個小點，鼠標滾輪縮放不起作用。

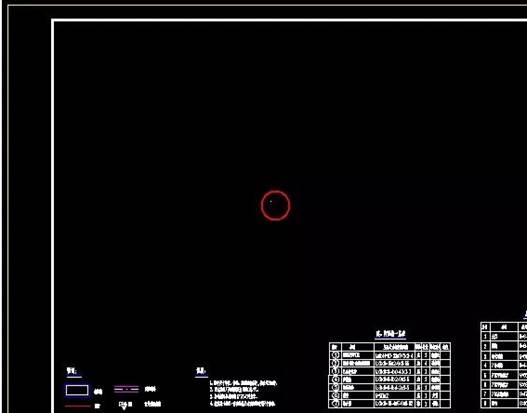

如下圖所示，在布局空間創建視口，點進去地形圖變成了一個小白點，而且怎么滑動滾輪都放大不了。
二、問題的原因：
這些圖紙出現問題的原因是一致的：都是由于視圖尺寸而引起的。在上圖所示的圖紙中，不選擇任何對象，打開特性面板（CTRL+1），可以看到視圖尺寸，如下圖所示。
從上圖中可以看到圖紙的視圖高度是10的36次方， 當視圖尺寸達到這種數量級時，滾輪縮放基本上看不到效果，即使是用窗口縮放，每次用很小的窗口框選看到的小白點，也很難將圖形縮放到正常狀態。
三、解決方法：
1、在命令行中輸入Z，回車，再輸入W，這時不要直接在圖中框選窗口，而是通過坐標來輸入窗口的范圍，比如左下角點為0,0，右上角是10000,10000（坐標可以根據自己圖紙的大致尺寸先輸入一個值，總之將視圖定位到原點附近的一個固定尺寸的范圍）。
2、通過滾輪縮放，將自己需要保留的圖形都顯示出來。
3、按CTRL+A將所有圖形都選中，按住SHIFT鍵，框選自己要保留的圖形，將多余的圖形篩選出來。
4、按DELETE鍵刪除多余圖形，此時雙擊鼠標中鍵，視圖尺寸不會再變了。
