CAD如何創建可編輯屬性塊
在使用CAD時，如果需要重復地使用一個圖形，我們可以將其制作成塊（永久塊或者隨圖文件保存的塊），有沒有另外一種可編輯的塊呢？答案是肯定的，接下來教大家制作一個帶屬性的軸號塊。
1、 打開CAD，畫一個半徑為10的圓，點擊“繪圖-塊-定義屬性”或者使用快捷命令“att”。

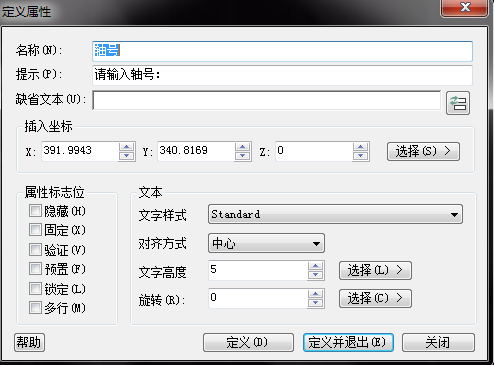

2、 第一步完成后，出現 “定義屬性”對話框：名稱是給屬性塊標記；提示是輸入標記的時候提示的內容；缺省文本是不做輸入的時候默認顯示的內容； 插入坐標是標記的內容放置的位置，這里選擇圓心的位置，最后點擊定義并退出。

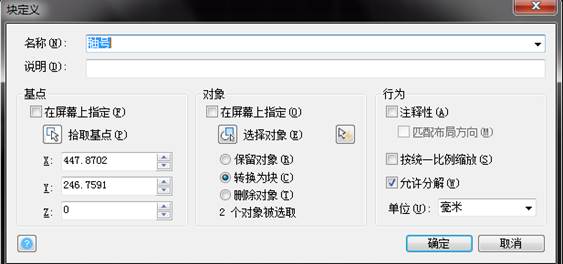

3、 第二步完成后，接下來就是寫塊了。點擊“繪圖-塊-創建”，出現如下圖所示的對話框。拾取基點選擇圓心，選擇對象框選整個圓，名稱命名為軸號。

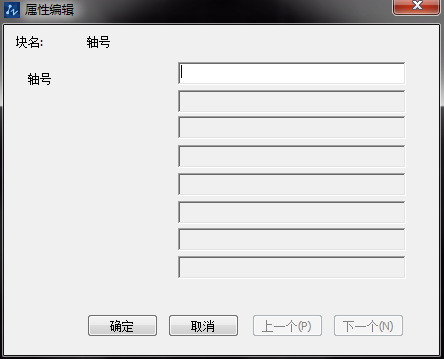

4、 第三步點擊確定后會出現如圖所示對話框，直接點擊確定即可。

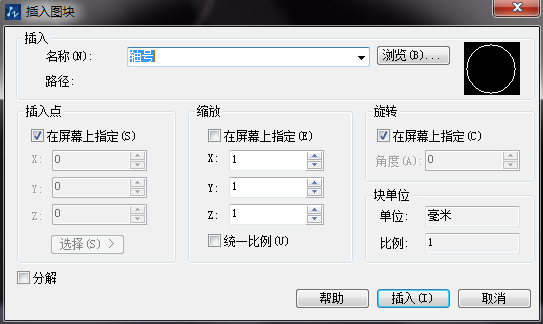

5、 接下來就是插入屬性塊了。點擊“插入-塊”，出現如圖所示的對話框。

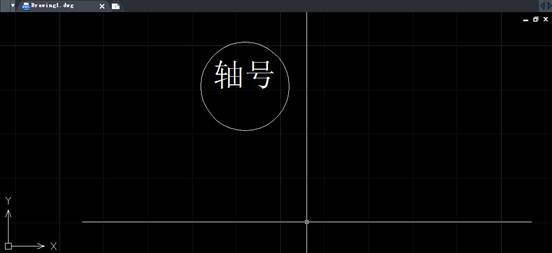

6、點擊插入后，指定任意位置。按提示輸入第一個軸號：1。重復第5步可繼續插入屬性塊。
