CAD中圓角、倒角的一些技巧
CAD中圓角命令是FILLET，圓角功能可使用與對象相切且指定半徑的圓弧來連接兩個對象。CAD可以創建兩種圓角，內角點稱為內圓角，外角點稱為外圓角?？梢詧A角的對象有圓弧、直線、圓、橢圓、橢圓弧、多段線、構造線、三維對象等。
注意進行圓角時如果選擇的兩個對象位于同一圖層上，會在該圖層創建圓角弧，否則將在當前圖層創建圓角弧，圖層會影響生成圓弧的特性，包括顏色和線型。
除了按常規操作生成圓角外，我們還可以靈活運用圓角命令的一些擴展應用，可提高繪圖效率。下面就跟大家分享幾種圓角的使用技巧。
1、當兩條線相交或不相連時，利用圓角進行修剪和延伸
當兩條線相交或不相連時，將圓角半徑設置為0，使用圓角命令可以自動進行修剪和延伸而不出現圓弧，比直接使用修剪和延伸命令更方便，如下圖所示。
2、對平行直線倒圓角

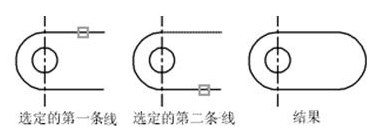

不僅可以對相交或未連接的線倒圓角，平行的直線、構造線和射線同樣可以倒圓角。但對平行線進行倒圓角時，軟件將忽略原來的圓角設置，自動調整圓角半徑，生成一個半圓連接兩條直線，這在繪制鍵槽或類似零件時非常方便，如下圖所示。
3、對多段線加圓角或刪除圓角

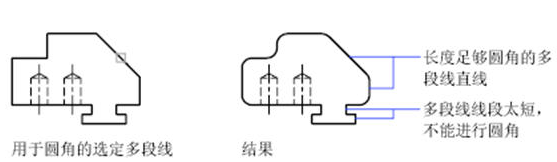

如果想對多段線上適合圓角半徑的每條線段的頂點處插入相同長度的圓角弧，可在倒圓角時使用“多段線（P）”選項，如下圖所示。
4、三維實體倒圓角

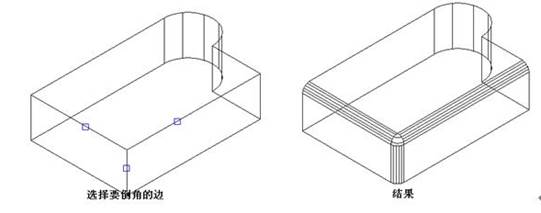

CAD的Fillet命令不僅可以對二維線型進行倒角，也可以對三維實體進行倒角。當選擇三維實體上需要倒角的邊時，會提示輸入圓角半徑，輸入半徑后可以選擇一條或多條邊同時倒圓角，如下圖所示。
