方法一：

將圖紙的線條全部調成白色再進行打印。為了不影響原有文件，一般先復制一個圖框再進行調白，然后打印。操作步驟如下：


1、 選中要復制的圖框。




點擊保存并關閉，打印出來的便是黑白圖紙。

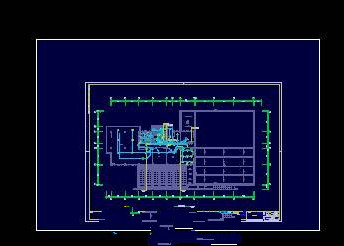

2、 選定以后的圖框如下：




3、 然后鼠標左鍵點擊右上角的復制圖標：

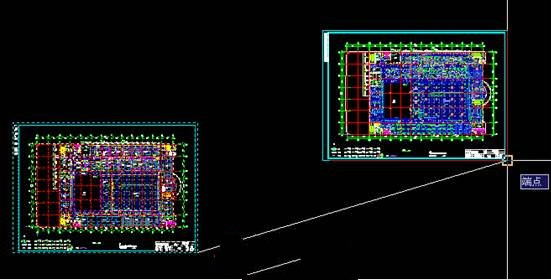

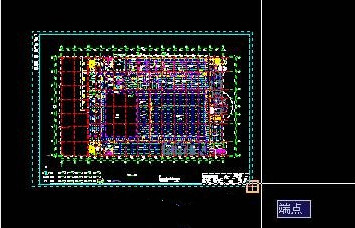

4、選擇基準點（一般都選擇圖框右下角）單擊鼠標左鍵。如圖：

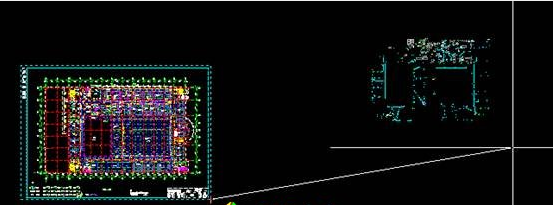

5、移動鼠標，選擇一個合適的位置放置復制的圖框。如圖：




6、單擊鼠標左鍵確定。得到結果如圖：




7、按下ESC鍵，完成本次復制任務。


8、然后針對復制好的圖框進行操作，對其進行黑白處理。即將它的所有線條都定個白色的。

A、選定圖框，類似于步驟1、2；

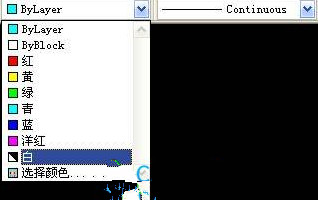

B、選定以后找到右上角的如下圖所示工具欄：




然后再進行下圖所示操作：

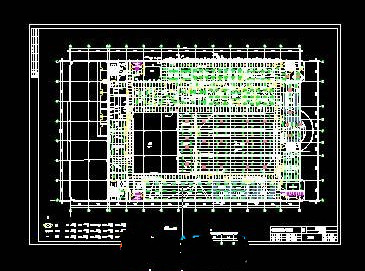

得到效果圖如下：




這樣，任務完成，打印出來就是黑白的了。


方法二：


通過打印設置來完成黑白打印。分解步驟如下：

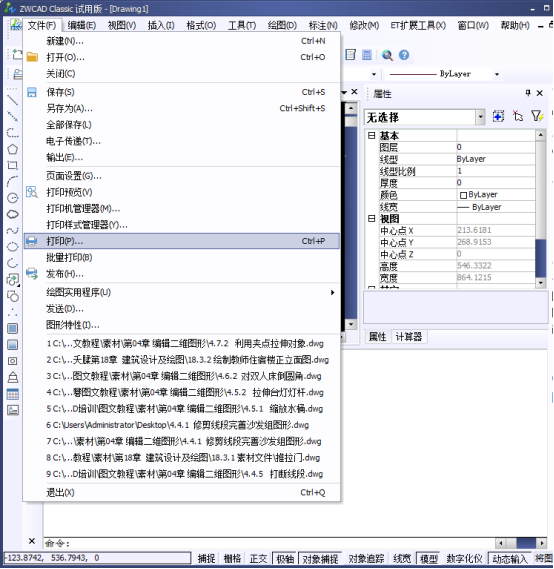

1、進入打印界面，如圖：




2、彈出了打印的對話框。




3、選定要打印的區(qū)域或圖框之后進行如下操作：

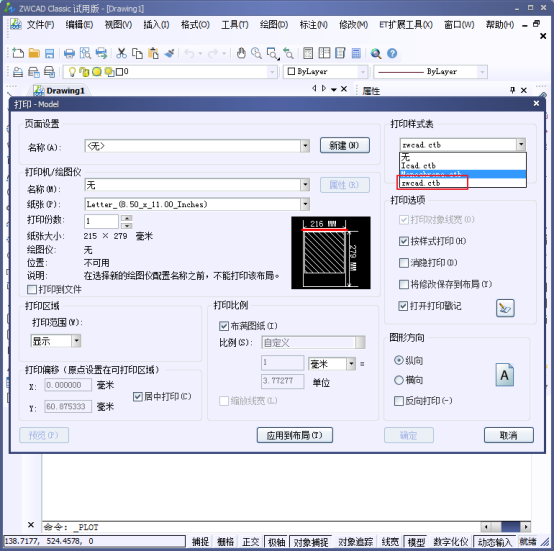

打印樣式表里選擇zwcad.ctb樣式，如圖：

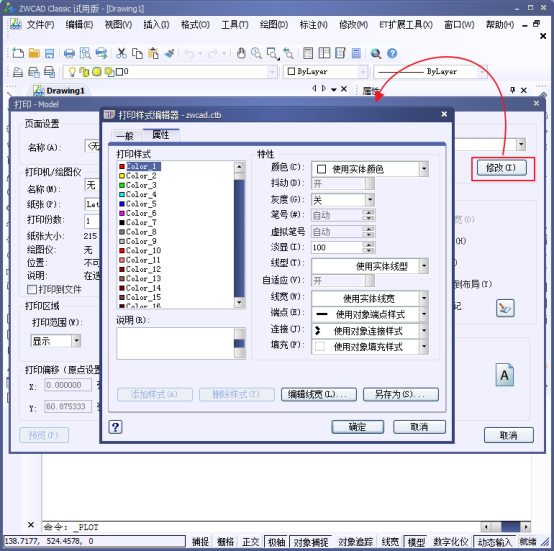

4、我們點擊修改，然后彈出了打印編輯器的對話框。

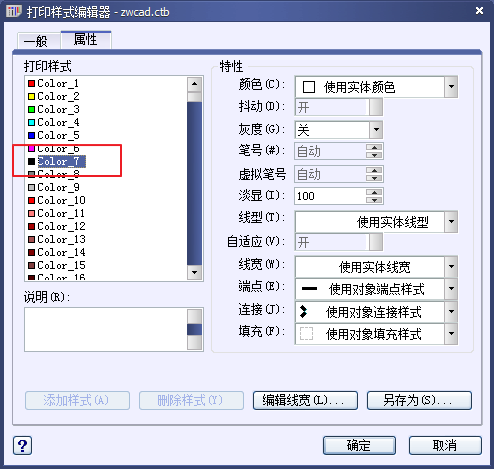

5、然后我們在顏色欄選擇黑色，如下




6、最后我們確定，然后進行打印，我們出來的圖就是黑白的啦。
