CAD怎樣指定距離進行偏移操作
1.在菜單欄點擊【修改】>【偏移】，啟動偏移命令。
2.在命令行提示欄輸入偏移距離為指定距離進行偏移操作，按Enter鍵。

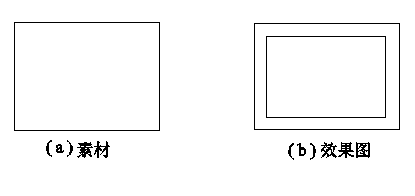

3.單擊矩形為偏移對象，選擇矩形內側任意一點為目標所在側，按Enter鍵結束偏移。偏移結果如圖6-7（b）所示。
根據指定通過距離進行偏移操作命令行的操作如下。
命令: _offset
當前設置: 刪除源=否 圖層=源 OFFSETGAPTYPE=0
指定偏移距離或 [通過(T)/刪除(E)/圖層(L)] <通過>: 5
選擇要偏移的對象，或 [退出(E)/放棄(U)] <退出>: （選擇矩形）
指定要偏移的那一側上的點或 [退出(E)/多個(M)/放棄(U)] <退出>:（選擇矩形內側任意一點）
選擇要偏移的對象，或 [退出(E)/放棄(U)] <退出>: *取消* （按Esc鍵退出命令）
