CAD如何繪制填充圓環
DONUT命令用于創建填充圓環或?qū)嵭奶畛鋱A。啟動該命令后，用戶依次輸入圓環內徑、外徑及圓心，中望CAD就生成圓環。若要畫實心圓，則指定內徑為0即可。
命令啟動方法：
菜單命令：【繪圖】>【圓環】
命令：DONUT

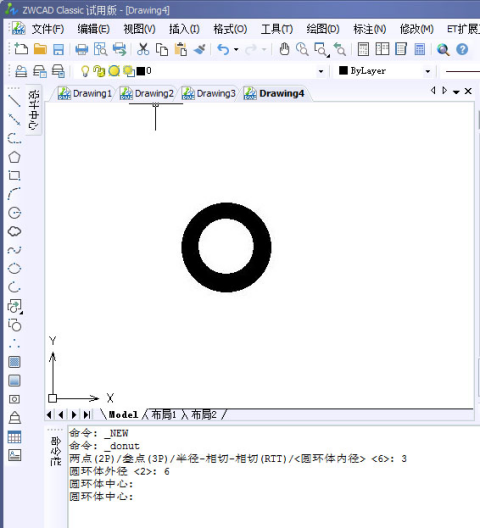

【實例教程】
命令:_donut
指定圓環的內徑<2.0000>：3 //輸入圓環內徑
指定圓環的外徑<5.0000>：6 //輸入圓環外徑
指定圓環的中心點或<退出>： //指定圓心
指定圓環的中心點或<退出>： //按Enter鍵結束
【技巧提示】
DONUT命令生成的圓環實際上是具有寬度的多段線，用戶可用PEDIT命令編輯該對象，此外，還可以設定是否對圓環進行填充。當把變量FILLMODE設置為1時，系統將填充圓環；否則，不填充。
