CAD填充圖案后，有時需要更改圖形的邊界，但是這時候發現填充的圖案卻保持不變，那么我們?cè)鯓硬趴梢宰屘畛鋱D案跟隨圖形邊界變化而變化呢。其實很簡單，在填充的時候把關聯點上就好。讓我們來對比一下填充關聯與不關聯。

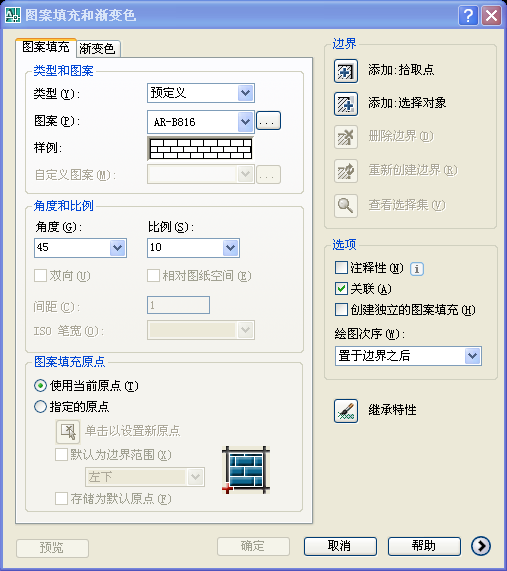

1、填充過程中選中填充關聯

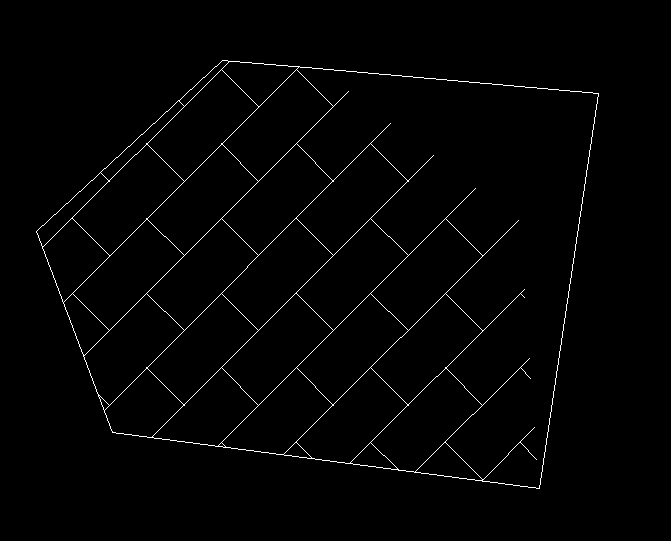

2、隨便給圖形添加填充圖案。

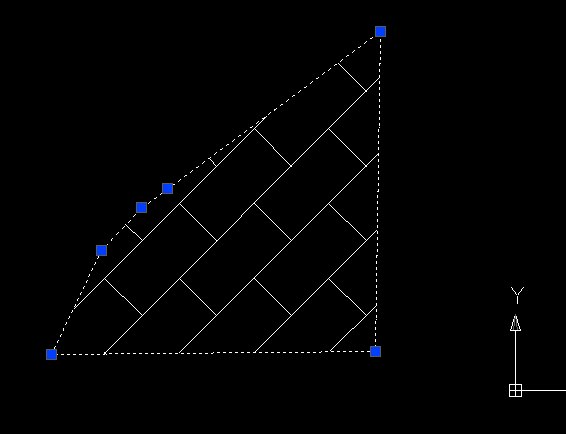

3、之后就是改變邊界了，可以看到，填充圖案隨著邊界改變而改變。

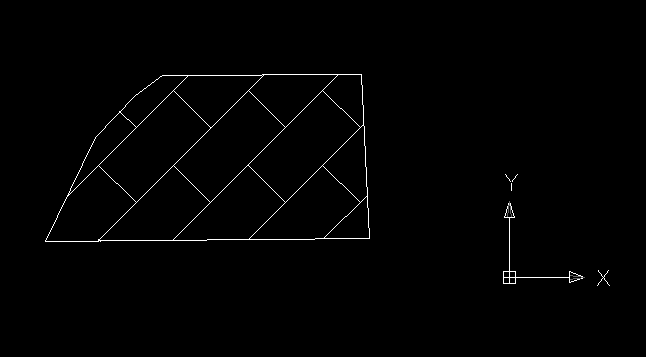

4、不選擇關聯，填充后的圖案不會隨邊界改變。
