倒角命令是設計中經常遇到的，特別是機械設計領域，用于將兩條非平行的相交直線或者多段線做出有傾斜度的倒角。
一般倒角命令的方式有兩種，一種是距離命令，輸入兩段線段的距離，軟件自動連接生成角，第二種是輸入角度和一條線段的距離，軟件自動連接零一條邊。
下面我們以所處四十五度倒角為例子介紹一下倒角命令。
首先我們可以在CAD最上面的工具欄中找到倒角，或者菜單“修改”-“倒角”，又或者直接輸入命令符“CHAMFER”。
然后彈出菜單中有距離和角度。我們選擇輸入“D”距離命令，然后輸入第一條線距離30，第二條線距離也是30.

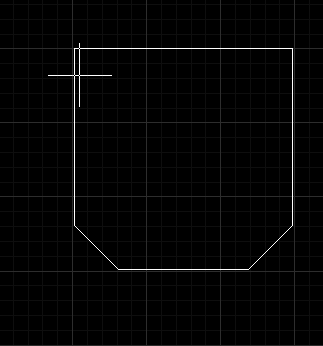

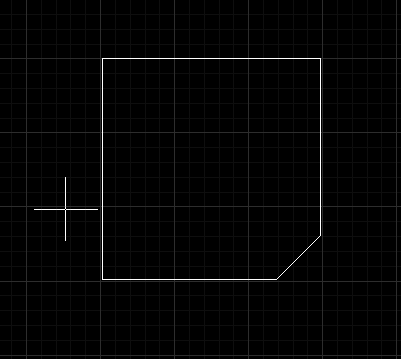

完成后點擊矩形的兩條邊，45度倒角就出來了。
然后我們再執行倒角命令，選擇輸入角度命令“A”。輸入第一條線段距離為30，角度為45度。
然后點擊矩形。

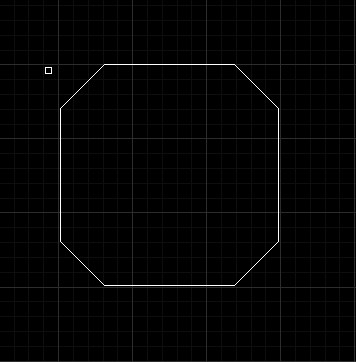

如果想一次性把矩形四個角倒角弄好，設置完第一次倒角命令后，再執行倒角命令時選擇多個命令“M”，然后CAD軟件會自動將上一次執行的數據作為執行數據，一次點擊矩形各條邊即可。
