CAD軟件使用者在繪圖的時候經常要找到圓弧或者弧線的等分點，然后進行等分劃線、打斷等操作。直接測量線長找點是很不精確的，特別是對于不規則的弧線來說。所以下面小編就為大家展示如何任意弧線等分。

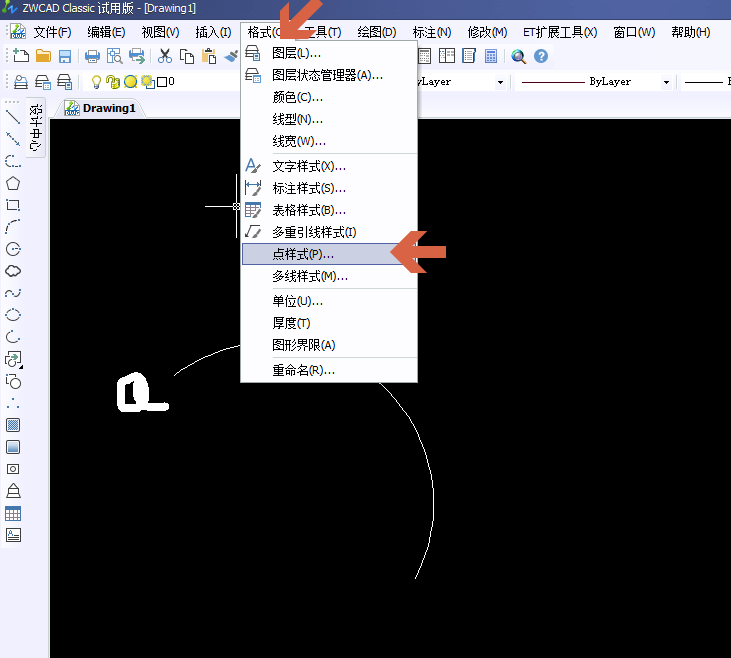

第一步：打開“格式”找到“點樣式”點擊進入編輯。

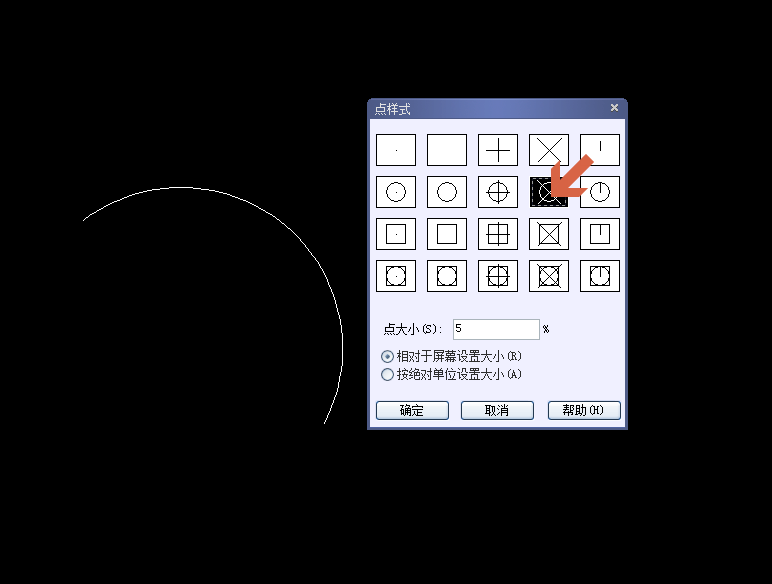

第二步，選擇點樣式里面的標記點樣式

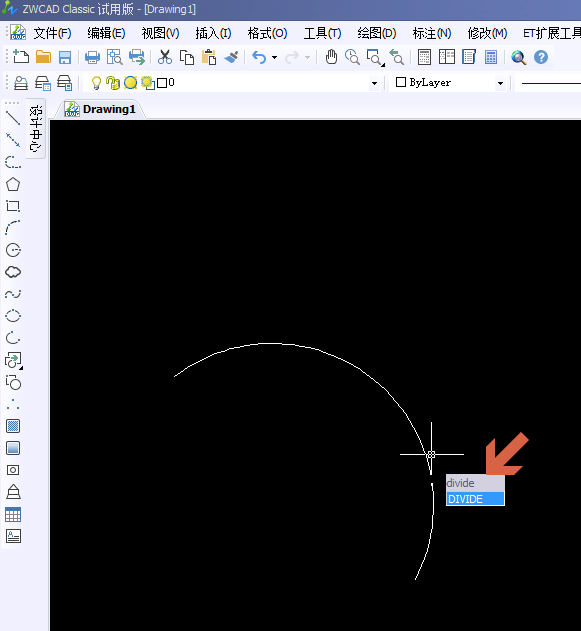

第三步，輸入命令符“divide”，對弧線進行等分

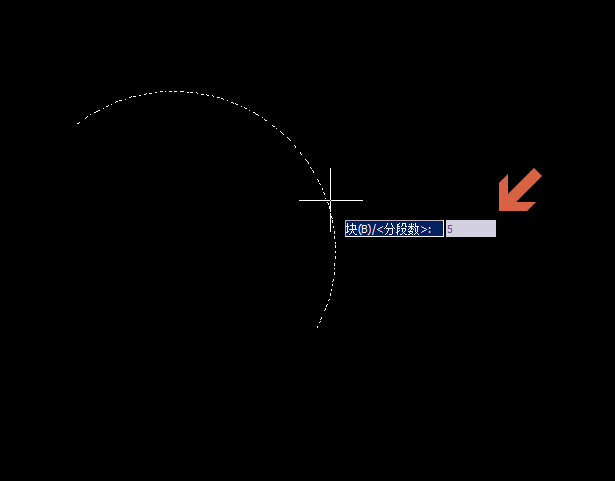

第四步，輸入需要等分幾份，然后確定。

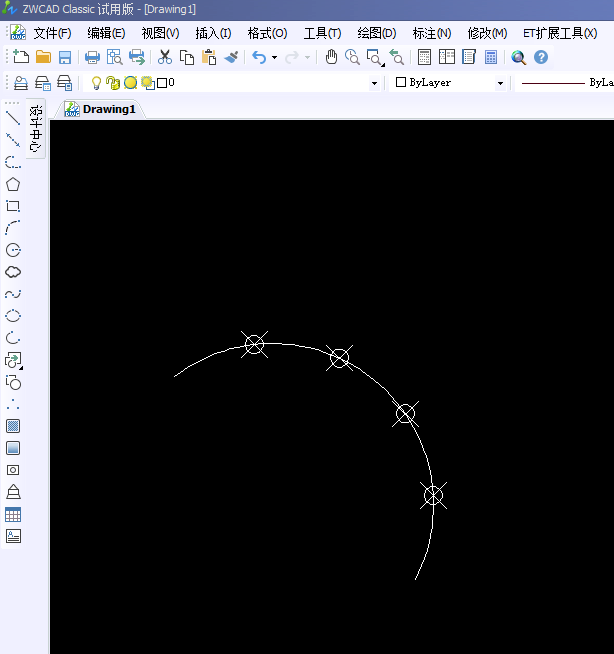

就這樣，需要的等分點就出來了，下面就可以對圖形進行其他的操作。
事例中，小編選擇的是一段比較標準的圓弧，大家可以對照著使用，這個方法對所有的弧線都是可以使用的，特別是非常不規則的特殊弧線，更是方便，避免了弧線的不規則形的影響。希望這個方法能幫到大家更好的繪圖。
