相信經常使用CAD繪圖的朋友都清楚樣條曲線和多段線的區別：多段線可以繪制直線、圓??；而樣條曲線只能畫曲線。那么，這二者之間能否相互轉換呢？今天小編就跟大家聊聊如何將樣條曲線轉換為多段線：

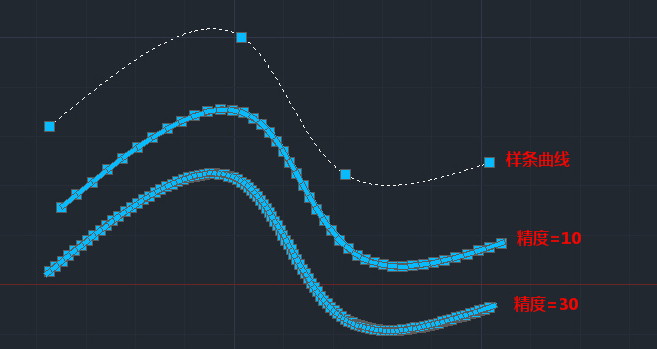

法一：在命令行輸入命令“splinedit”——選擇樣條曲線——輸入P參數——回車——輸入轉換精度，例如15（默認精度為10，精度值越大得到的多段線越接近樣條曲線）——回車
法二：在命令行輸入并執行“flatten”命令——選中需要轉換的樣條曲線——回車
（注：此用法僅限于已安裝擴展工具）
法三：先將需要轉換的樣條曲線復制到另一張新圖紙中，并將該圖紙保存為以.dxf為后綴名的文件；接著在CAD菜單欄點擊“打開”，打開剛剛保存的那個文件即可
法四：利用WMFOUT命令選中需要轉換的樣條曲線，并將其保存為“圖元文件”格式（.wmf）；接著使用WMFIN命令打開剛剛保存的圖元文件并根據提示輸入相對應的參數以炸開圖形得到多段線
